Rapport d'enquête ferroviaire R17V0096

Mouvement non contrôlé, collision et déraillement de matériel roulant en voie non principale
Englewood Railway, Western Forest Products Inc.
Rame de wagons
Woss (Colombie-Britannique)



Le Bureau de la sécurité des transports du Canada (BST) a enquêté sur cet événement dans le but de promouvoir la sécurité des transports. Le Bureau n’est pas habilité à attribuer ni à déterminer les responsabilités civiles ou pénales. Le présent rapport n’est pas créé pour être utilisé dans le contexte d’une procédure judiciaire, disciplinaire ou autre. Voir Propriété et utilisation du contenu.

Résumé

Le 20 avril 2017, vers 8 h 30, heure avancée du Pacifique, une rame de 11 wagons chargés de grumes a roulé à la dérive hors du Centre de rechargement de Woss exploité par Western Forest Products Inc. près de Woss (Colombie-Britannique). Les wagons à la dérive ont roulé sur un dérailleur, se sont remis sur les rails à un aiguillage et ont continué leur route sur la voie de la ligne « H », dans une pente descendante, puis ont heurté du matériel d’ingénierie à bord duquel se trouvaient des employés sur la voie. Les 11 wagons et 2 véhicules du matériel d’ingénierie ont déraillé. Trois employés des services d’ingénierie ont subi des blessures mortelles et 2 autres ont été grièvement blessés.

Bien que la compagnie de chemin de fer en cause soit de compétence provinciale, le BST a mené une enquête à la demande du ministère des Transports et de l’Infrastructure de la Colombie-Britannique, en conformité avec un protocole d’entente.

1.0 Renseignements de base

Le chemin de fer Englewood Railway, dont le propriétaire-exploitant est l'entreprise Western Forest Products Inc. (WFP), est situé dans la partie nord de l'île de Vancouver (Colombie-Britannique). Englewood Railway appartient à la catégorie des chemins de fer industrielsNote de bas de page 1. Il est de compétence provinciale et était certifié pour être exploité en Colombie-Britannique.

Le chemin de fer comprend une ligne principale de 90 km (56 milles) – la subdivision de Nimpkish (la subdivision) – et un certain nombre de lignes secondaires qui relient 4 centres de rechargement de grumes. La subdivision commence aux installations côtières de triage et de flottage du bois à Beaver Cove (Colombie-Britannique) (point milliaire 1,0), passe par Woss (Colombie-Britannique) (point milliaire 37,7), et prend fin à Vernon Lake (Colombie-Britannique) (point milliaire 56,4) (figure 1).

Figure 1. Lieu de l'événement (Source : Association des chemins de fer du Canada, Atlas des chemins de fer canadiens, avec annotations du BST)
Lieu de l'événement

Le Centre de rechargement de Woss (le Centre) est situé à environ 2,5 km à l'est de la localité de Woss. Le Centre est construit sur une pente qui descend d'est en ouest (figure 2). Les wagons sont manœuvrés au moyen d'un système de commande par gravité et par câble de treuil pendant leur chargement et leur aiguillage au Centre.

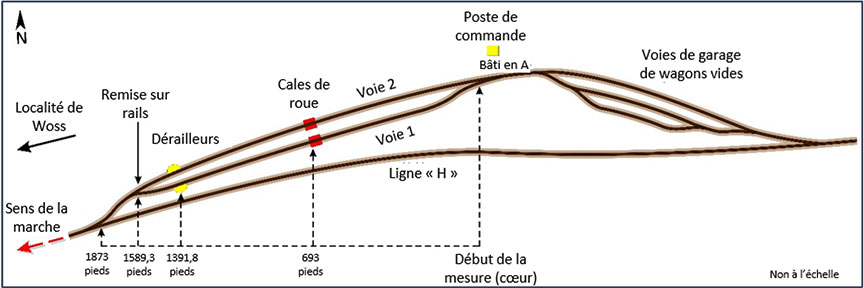

Figure 2. Tracé des voies au Centre de rechargement de Woss
Tracé des voies au Centre de rechargement de Woss

Chaque wagon en service grumier est muni d'un chevalet d'arrimage soudé sur son côté (figure 3). Un dispositif avec chape de réglage et axe est utilisé pour attacher le câble de treuil au chevalet d'arrimage. Une fois les wagons en position de chargement, des cales de roue (figure 4 et figure 5) et des freins à main sont utilisés pour les immobiliser au sommet des voies 1 et 2, près du bâti en ANote de bas de page 2. Un opérateur affecté au rechargement actionne le treuil depuis le poste de commande. Un responsable du chargement s'occupe d'attacher et de détacher le câble, de manœuvrer et d'immobiliser les wagons.

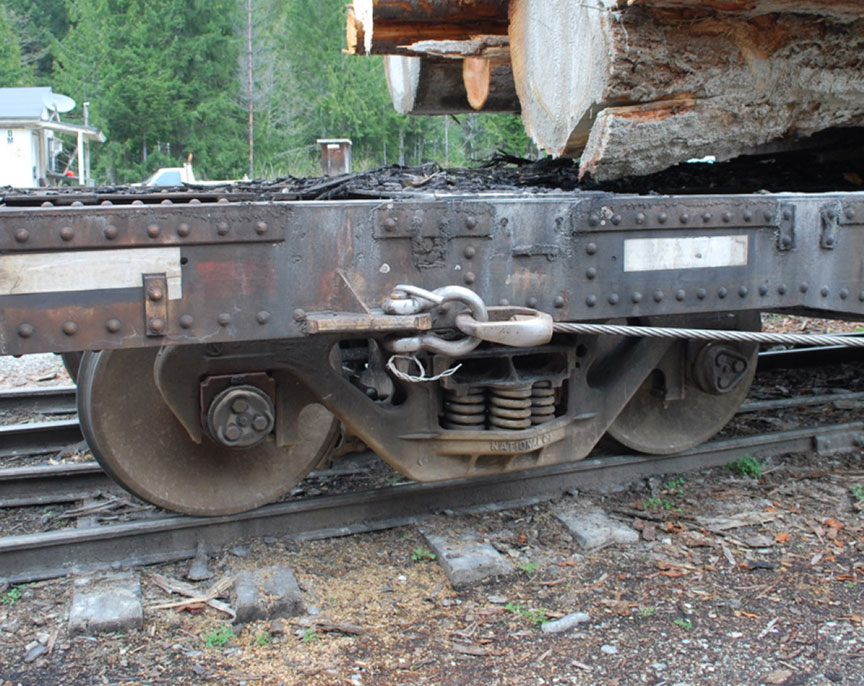

Figure 3. Câble de treuil attaché au chevalet d'arrimage
Câble de treuil attaché au chevalet d'arrimage

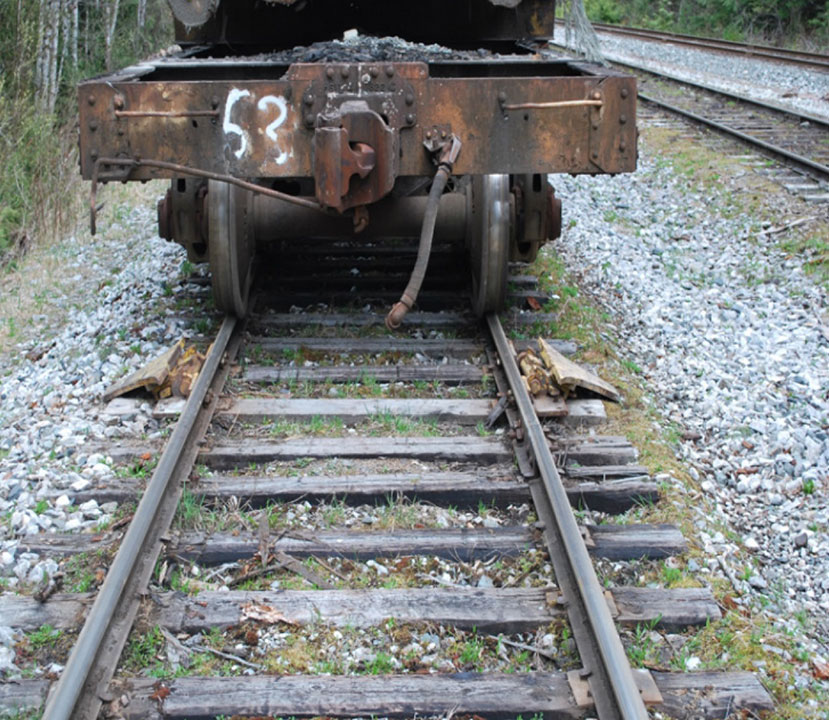

Figure 4. Cales de roue en position de dégagement
Cales de roue en position de dégagement

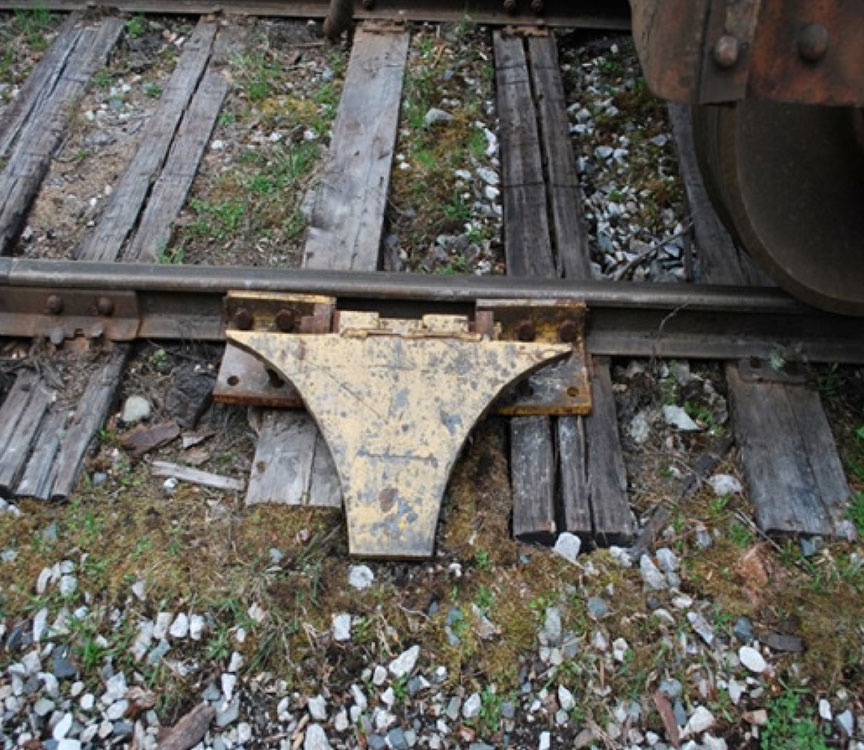

Figure 5. Cales de roue, vue latérale

Cales de roue, vue latérale

Au cours du chargement, le responsable du chargement et l'opérateur affecté au rechargement communiquent entre eux à l'aide de radios portatives bidirectionnelles. Une fois les wagons chargés et attelés ensemble, un essai de tractionNote de bas de page 3 permet de vérifier la solidité des attelages. Après la vérification des attelages, les cales de roue sont retirées, les freins à main sont desserrés, et les wagons sont descendus jusqu'à l'extrémité ouest des voies de chargement. Les wagons chargés sont immobilisés et garés à cet endroit jusqu'à ce qu'ils soient en nombre suffisant pour qu'un train soit mis en route jusqu'à Beaver Cove.

Des dérailleursNote de bas de page 4 en place à l'extrémité ouest des voies 1 et 2 du Centre ont pour but d'empêcher des wagons à la dérive de sortir du Centre. La déclivité de ces 2 voies (entre le bâti en A et les dérailleurs) dans le Centre de rechargement de Woss varie entre 0,3 % et 2,2 %.

Une ligne secondaire non liée à la voie principale, appelée ligne « H », relie le Centre à la subdivision de Nimpkish à Woss. À partir du Centre, la ligne « H » présente une dénivellation abrupte et continue sur une distance de 2,5 km (1,5 mille). La déclivité de référence sur la ligne « H » est de 3 %Note de bas de page 5. Avant que la ligne « H » se raccorde à la ligne principale, il y a 2 courbes : la première est une courbe à gauche de 11 ° avec dévers de 1 ½ pouce, et la seconde une courbe à droite de 14 ° avec dévers de 1 ¾ pouce.

1.1 L'accident

Le 20 avril 2017, vers 7 hNote de bas de page 6, une équipe de 5 employés des services d'ingénierie remplaçait des traverses à l'extrémité ouest de la voie 2 du Centre. Comme des activités de chargement étaient en cours, les employés des services d'ingénierie s'étaient déplacés pour remplacer un rail défectueux sur la voie de la ligne secondaire « H », à quelque 0,9 km (2945 pieds)Note de bas de page 7 du Centre, dans une pente descendante.

Peu après 8 h 10, l'équipe de rechargement avait fini de charger 5 wagons, qu'on a alors fait descendre jusqu'aux 7 wagons chargés déjà en place sur la voie 2. Pour faire descendre les wagons, on a attaché le câble au chevalet d'arrimage du wagon au bas de la pente. Quand le responsable du chargement a remarqué qu'il restait des travaux d'ingénierie à faire sur la voie 2, il a été décidé de faire descendre sur la voie 1 tout autre wagon chargé supplémentaire. Les wagons déjà en place sur la voie 2 ont été immobilisés au moyen de freins à main.

Le câble de treuil a été ensuite raccordé au wagon chargé 1043. On a sorti ce wagon de la voie 2 et on l'a fait descendre sur la voie 1 pour l'atteler à 11 wagons chargés pesant environ 756,4 tonnes courtes. Ces wagons avaient été placés sur la voie 1 la veille et immobilisés à l'aide de 4 freins à main et de cales de roue. L'équipe avait l'intention de faire descendre tous les 12 wagons plus à l'ouest sur la voie 1 afin de faire de la place aux autres wagons qu'elle chargerait au cours de son quart de travail. Il était prévu d'amener tous les wagons chargés à Beaver Cove en vue de leur déchargement plus tard cette journée-là.

Le responsable du chargement était posté à côté du wagon 733 (c.-à-d. le wagon à l'extrémité est des 11 wagons chargés qui se trouvaient sur la voie 1). De sa position, le responsable du chargement donnait des instructions radio à l'opérateur affecté au rechargement concernant la progression du wagon 1043, qui se dirigeait vers le wagon 733.

Une fois les wagons 1043 et 733 attelés ensemble, on a procédé à un essai de traction pour confirmer que l'attelage s'était effectué correctement. Pour effectuer l'essai de traction, l'opérateur affecté au rechargement a mis le treuil en marche arrière et a appliqué une tension au câble pour tirer les wagons vers l'est. L'attelage a tenu bon et l'essai de traction a été jugé réussi.

La prochaine manœuvre à exécuter par l'équipe consistait à mettre en place la rame de wagons plus à l'ouest sur la voie 1. Pour exécuter cette manœuvre, le responsable du chargement a commencé par desserrer les 4 freins à main et enlever les cales de roue. Au moyen du câble de treuil, l'opérateur affecté au rechargement a tiré la rame de wagons vers l'est pour amorcer le mouvement. Une fois le câble de treuil détendu, la rame de wagons a commencé à rouler vers l'ouest. Le responsable du chargement a informé par radio l'opérateur affecté au rechargement de la progression de la rame de wagons qui roulait en direction de l'extrémité ouest de la voie 1.

Près de l'endroit où la rame de wagons devait être mise en place, le responsable du chargement a remarqué la présence d'un ruban sur un rail qui indiquait le point d'exécution d'un entretien de la voie à venir. Il a demandé à l'opérateur affecté au rechargement d'arrêter le mouvement. Constatant qu'il disposait de plus d'espace, le responsable du chargement a demandé à l'opérateur affecté au rechargement de laisser la rame de wagons descendre la pente sur une longueur correspondant à celle d'un wagon, jusqu'au point de mise en place. L'opérateur affecté au rechargement a desserré le frein du câble de treuil, permettant ainsi à la rame de wagons de rouler lentement vers l'ouest. Quand le wagon de tête a été près de l'endroit visé, le responsable du chargement a demandé à l'opérateur affecté au rechargement d'arrêter le mouvement. Ce dernier a répondu que le mouvement était arrêté. Toutefois, le responsable du chargement a remarqué que les wagons qui se trouvaient près de lui roulaient encore vers l'ouest. Le responsable du chargement a regardé vers l'est le long de la voie 1, là où le wagon 1043 s'était arrêté avec le câble qui y était encore attaché. L'attelage entre les wagons 1043 et 733 avait cédé, ce qui avait entraîné le mouvement non contrôlé des 11 wagons grumiers chargés vers l'ouest sur la voie 1. La mâchoire d'attelage du wagon 1043 était en position ouverte.

Vers 8 h 32, à l'extrémité ouest de la voie 1, le wagon en tête (wagon 1050) du mouvement non contrôlé a trouvé sur son chemin le dérailleur, qui était orienté et verrouillé en position de déraillement. Au contact du bogie de tête avec le dérailleur, les 2 essieux montés ont dévié de la surface de roulement des rails. L'impact des essieux montés a endommagé le dérailleur et l'a rendu inutilisable. Aucun autre essieu monté n'a déraillé alors que les wagons à la dérive franchissaient l'emplacement du dérailleur. L'impact du second bogie et des suivants a probablement endommagé davantage le dérailleur.

Quelque 200 pieds plus bas dans la pente, le wagon de tête a atteint l'aiguillage où convergent les voies 1 et 2. À cet endroit, les essieux montés déraillés ont heurté et brisé le rail sur la voie 2 près du cœur de croisement du branchement des voies 1 et 2, puis, continuant leur route, ont percuté les entretoises de talonNote de bas de page 8de l'aiguillage, ce qui a provoqué la remise sur rails des essieux montés (c.-à-d. leur remontée sur la surface de roulement des rails). Une fois toutes les roues remises sur rails, la rame de wagons à la dérive a continué sa descente sur la voie de la ligne « H ».

Se rendant compte que les wagons ne s'étaient pas arrêtés au dérailleur, le responsable du chargement a communiqué par radio avec l'opérateur affecté au rechargement pour lui dire que les 11 wagons roulaient à la dérive sur la pente descendante. Utilisant le canal radio de Woss, l'opérateur affecté au rechargement a tenté à 2 reprises de signaler le mouvement non contrôlé au contrôleur de la circulation ferroviaire (CCF). Incapable de communiquer avec le CCF sur le canal en question, l'opérateur affecté au rechargement a réussi à le joindre sur le canal du chemin de fer. L'opérateur affecté au rechargement a informé le CCF qu'un mouvement non contrôlé d'une rame de wagons avait quitté le Centre de rechargement et roulait sur une pente descendante sur la voie de la ligne « H ». Le CCF a alors diffusé un message radio à tous les gens dans les environs du Centre indiquant qu'une rame de wagons était à la dérive et leur demandant de se dégager de la trajectoire de la rame.

Vers 8 h 35, la rame de wagons à la dérive sur la voie de la ligne « H » a atteint l'endroit où se trouvaient le matériel utilisé par les employés des services d'ingénierie et les 5 travailleurs. Quatre des travailleurs se trouvaient à bord du véhicule de travail d'ingénierie sur la voie (la draisine) et le 5e était dans une pelle rétrocaveuse munie de roues ferroviaires. La rame de wagons est entrée en collision avec le matériel d'ingénierie et l'a poussé sur la pente descendante. Environ 1730 pieds plus loin, à l'intérieur d'une courbe à gauche de 11 °, les 7 wagons à l'extrémité est (c.-à-d. la queue) de la rame de wagons à la dérive se sont séparés et ont déraillé. Les 4 autres wagons et les 2 véhicules de travaux d'ingénierie ont continué leur route sur une distance supplémentaire de 881 pieds, puis ont déraillé dans une courbe à droite de 14 degrés. Trois des employés des services d'ingénierie ont subi des blessures mortelles et 2 autres ont été grièvement blessés.

La chronologie des événements ci-après a été compilée à partir de renseignements recueillis de diverses sources au cours de l'enquête. Étant donné qu'il y avait peu de renseignements enregistrés, il a été difficile de déterminer à quel moment précis les événements se sont produits. Par conséquent, toutes les heures sont approximatives (tableau 1).

Tableau 1. Chronologie des événements
Heure (approx.) Événements
6 h 30
  • L'équipe de rechargement pour la journée a commencé à travailler.
  • Il y avait une rame de 7 wagons chargés sur la voie 2 et une rame de 11 wagons chargés sur la voie 1.
De 7 h  7 h 45
  • Les employés des services d'ingénierie sont arrivés au Centre pour exécuter des travaux en voie prévus (remplacement de traverses à l'extrémité ouest de la voie 2 à l'intérieur du Centre).
  • L'équipe de rechargement travaillant à cet endroit, les employés des services d'ingénierie ont été relocalisés sur la ligne « H » pour effectuer leur travail.
De 6 h 45 à 8 h 20
  • L'équipe de rechargement a chargé 5 wagons (dont le wagon 1043), puis les a fait descendre sur la voie 2 jusqu'aux 7 wagons chargés déjà en place.
De 8 h 20 à 8 h 25
  • Le câble a été raccordé au wagon 1105 (le wagon au bas de la pente); il avait été prévu de faire descendre les wagons plus loin sur la voie 2.
  • Le responsable du chargement a remarqué la présence sur le rail d'un ruban rouge placé à cet endroit par les employés des services d'ingénierie (pour indiquer que des travaux y seraient bientôt exécutés).
  • L'équipe de rechargement a décidé de ne pas faire descendre les wagons plus loin sur la voie.
De 8 h 26 à 8 h 30
  • Le câble de treuil a été attaché au wagon 1043 (celui à l'extrémité est sur la voie 2).
  • On a sorti le wagon de la voie 2, puis on l'a fait descendre sur la voie 1, où il a été attelé au wagon 733 (celui à l'extrémité est de la rame de 11 wagons chargés garés sur la voie 1).
  • Un essai de traction a été effectué, et l'attelage a été jugé sûr.
  • Le responsable du chargement a desserré 4 freins à main à l'extrémité ouest du mouvement et a retiré les cales de roue.
  • Le responsable du chargement a demandé par radio à l'opérateur affecté au rechargement de tirer les wagons pour les mettre en mouvement.
De 8 h 30 à 8 h 31
  • Pendant la descente des 12 wagons grumiers chargés sur la voie 1, le responsable du chargement marchait en avant des wagons.
  • Le responsable du chargement a demandé par radio à l'opérateur affecté au rechargement d'arrêter le mouvement, puis a constaté qu'il disposait de plus d'espace.
  • Le responsable du chargement a donné à l'opérateur affecté au rechargement l'instruction de laisser la rame de wagons descendre la pente sur une distance d'une autre longueur de wagon, jusqu'au point de mise en place.
8 h 32
  • Le responsable du chargement a remarqué que les wagons près de lui accéléraient.
  • L'opérateur affecté au rechargement a constaté un jeu dans le câble, ce qui indiquait une réduction de la charge sur la ligne.
  • Le responsable du chargement a alors remarqué que le wagon 1043 ne bougeait pas, le câble lui étant toujours attaché, mais que les 11 autres wagons chargés dévalaient la pente à la dérive.
8 h 32
  • Le wagon de tête du mouvement non contrôlé est entré en contact avec le dérailleur.
  • Le bogie avant (2 essieux montés) du wagon de tête a déraillé.
  • Le dérailleur était maintenant inutilisable.
8 h 33
  • Les essieux montés déraillés du wagon de tête sont entrés en contact avec les entretoises de talon de l'aiguillage des voies 1 et 2, et se sont remis sur rails.
8 h 33
  • Les 11 wagons chargés ont atteint l'aiguillage de la ligne « H » et ont poursuivi leur route sur cette ligne.
8 h 34
  • L'opérateur affecté au rechargement a communiqué avec le CCF par radio pour l'informer que des wagons étaient partis à la dérive. Nota : Il y a eu 3 tentatives d'appel sur 2 canaux distincts avant que la communication avec le CCF soit établie.
8 h 35
  • Le CCF a diffusé un message sur le canal du chemin de fer au sujet de la situation et a demandé à tous de s'éloigner de la voie, mais n'a reçu aucune réponse.
8 h 35 min 7 s
  • Le mouvement non contrôlé est entré en collision avec le matériel d'ingénierie à bord duquel se trouvaient des employés et a continué à dévaler la pente.
8 h 35 min 50 s
  • Le matériel d'ingénierie et les 11 wagons ont atteint une courbe à gauche où les 7 wagons de queue ont déraillé.
  • Les 4 wagons de tête et le matériel d'ingénierie ont continué à dévaler la pente.
8 h 36 min 2 s
  • Les 4 wagons de tête et le matériel d'ingénierie ont atteint une courbe à droite et ont déraillé.

1.2 Examen des lieux

Le BST a examiné le site de l'événement, y compris les 2 endroits où les wagons ont déraillé (figure 6 et figure 7).

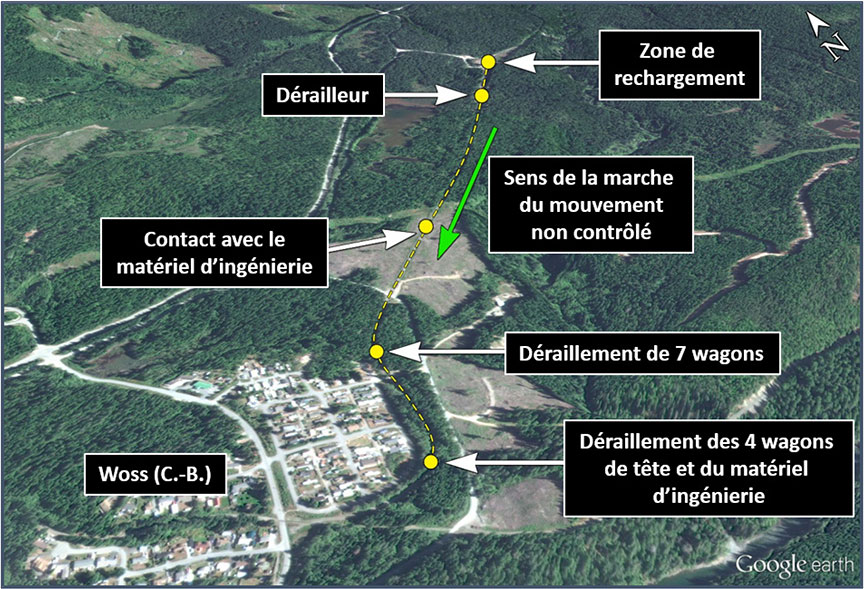

Figure 6. Carte de la ligne « H » et des points de déraillement (Source : Google Earth, avec annotations du BST)
Carte de la ligne « H » et des points de déraillement

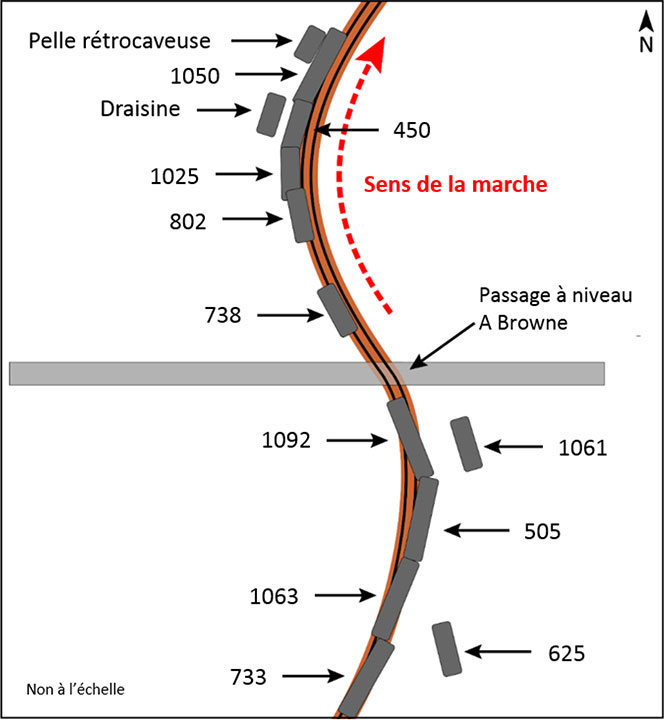

Figure 7. Positions des wagons et du matériel d'ingénierie à l'emplacement du déraillement
Positions des wagons et du matériel d'ingénierie à l'emplacement du déraillement

Au premier point de déraillement, les 7 wagons déraillés occupaient diverses orientations dans la courbe; ils étaient surtout penchés ou renversés vers le côté haut (à droite) de la courbe (figure 8). Les dommages aux renforts verticaux sur le côté nord de certains wagons (p. ex., le wagon 738) correspondaient aux entailles relevées dans le ballast au nord de la voie. Il n'y avait pas de marques de boudin de roue entre les rails au point de déraillement ni sur les rails ou traverses à l'approche de la courbe. Les wagons avaient basculé avec leurs chargements de grumes éparpillés dans toute la courbe et sur le dessus de certains des wagons déraillés. Le 7e wagon (wagon 738) avait déraillé dans la sortie de la courbe, tout juste au nord du passage à niveau A Browne.

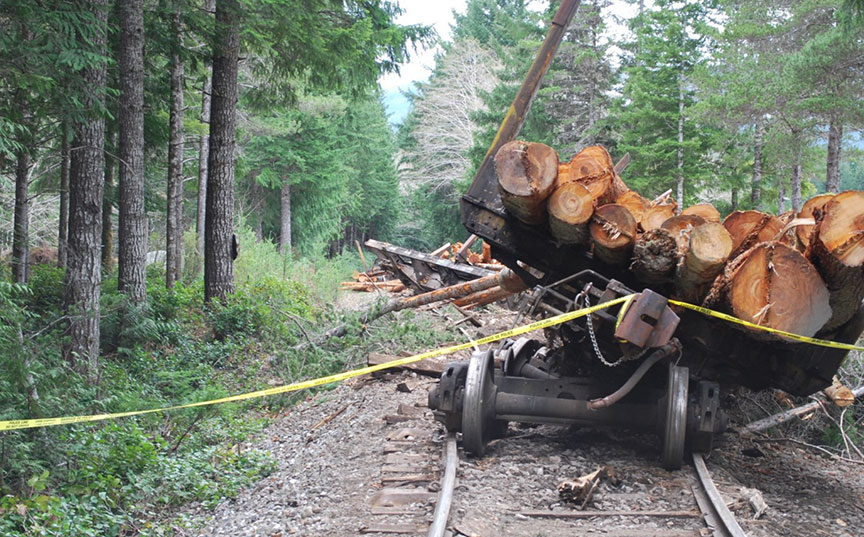

Figure 8. Premier point de déraillement, avec les wagons déraillés penchés ou renversés sur le côté haut de la courbe
Premier point de déraillement, avec les wagons déraillés penchés ou renversés sur le côté haut de la courbe

Au second point de déraillement, les 4 °wagons restants, la draisine et la pelle rétrocaveuse avaient déraillé sur le côté haut, dans le corps de la courbe à droite de 14 °. À cet endroit, la voie s’était déplacée vers l’intérieur de la courbe, ce qui est compatible avec un basculement des wagons vers le côté haut. Les wagons avaient perdu leurs chargements de grumes; la pelle rétrocaveuse et la draisine ont été ensevelies sous une partie des grumes (figure 9). Le poids des grumes et les forces d’impact lors de la collision et du déraillement ont gravement endommagé la draisine et la pelle rétrocaveuse (figure 10).

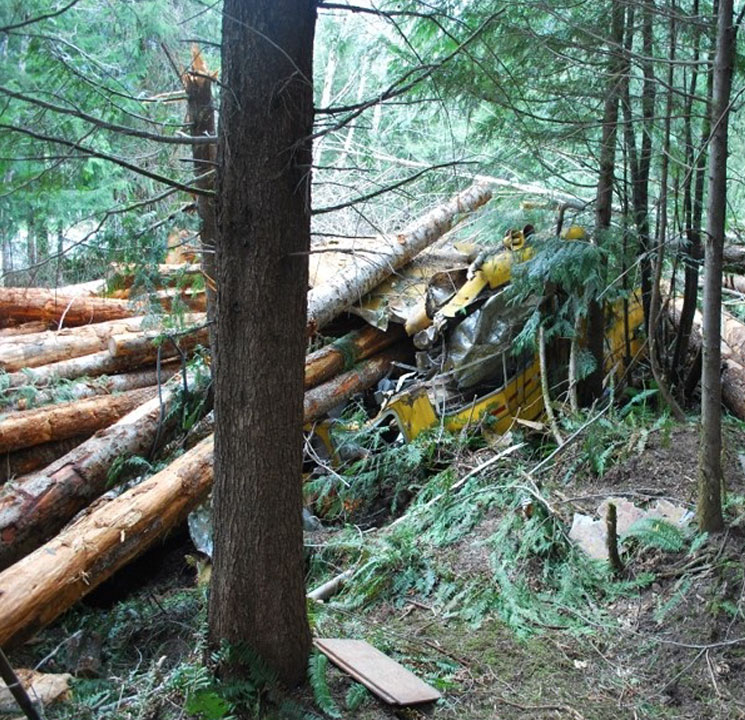

Figure 9. Second point de déraillement, avec la draisine ensevelie sous des grumes
Second point de déraillement, avec la draisine ensevelie sous des grumes

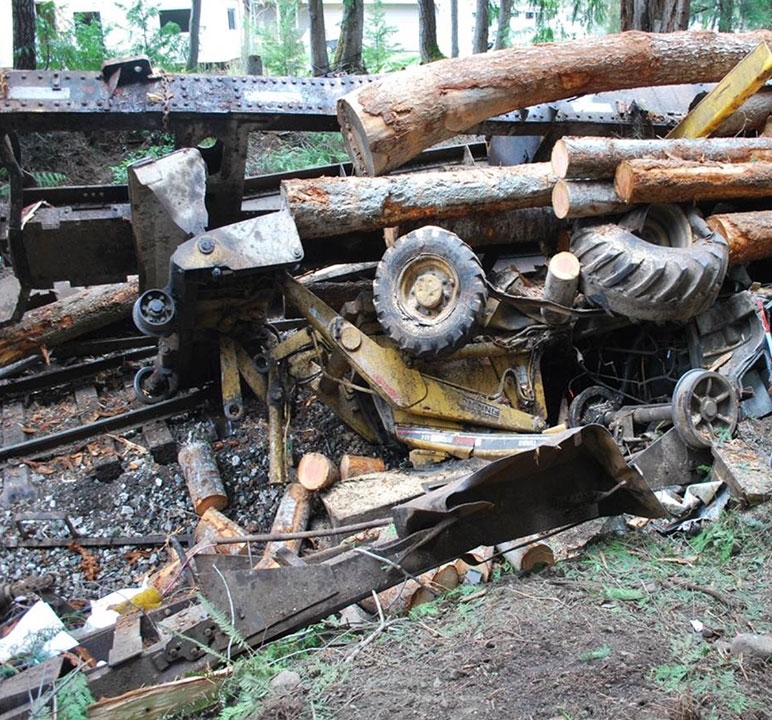

Figure 10. Second point de déraillement, avec la pelle rétrocaveuse ensevelie sous des grumes
Second point de déraillement, avec la pelle rétrocaveuse ensevelie sous des grumes

1.3 Surveillance réglementaire des chemins de fer provinciaux en Colombie-Britannique

En Colombie-Britannique, les chemins de fer provinciaux sont réglementés par le ministère des Transports et de l'Infrastructure de la Colombie-Britannique et ils doivent recevoir 3 approbations :

La surveillance réglementaire est assurée par l'organisme British Columbia Safety Authority (BCSA)Note de bas de page 9 à l'égard des chemins de fer qui exercent leurs activités seulement en Colombie-Britannique et qui détiennent un certificat émis par le ministère des Transports et de l'Infrastructure.

Les chemins de fer provinciaux sont assujettis aux Railway Safety Adopted Provisions Regulation (Règlement sur les dispositions adoptées en matière de sécurité ferroviaire), qui incorporent la réglementation, les règles et les normes fédérales en matière de sécurité ferroviaire et les révisions connexesNote de bas de page 10. Le Programme de sécurité ferroviaire réglemente 5 catégories de chemins de fer : les transporteurs publics, les chemins de fer patrimoniaux, les chemins de fer de banlieue, les chemins de fer industriels, ainsi que les voies d'évitement et les embranchements industriels. Pour en faciliter l'utilisation, BCSA publie, à l'intention des chemins de fer industriels, la réglementation, les règles et les normes fédérales pertinentes sous forme de lignes directrices légèrement modifiées en fonction de la terminologie employée dans les Railway Safety Adopted Provisions Regulation.

BCSA s'emploie à mettre à jour ces lignes directrices lorsque la réglementation, les règles et les normes fédérales sont modifiées. La présente enquête a permis de constater que la réglementation, les règles et les normes fédérales mentionnées n'avaient pas toutes été mises à jour. Toutefois, les sections pertinentes à la présente enquête étaient identiques dans les versions plus récentes.

1.4 L'équipe de chargement

L'équipe de chargement au Centre de rechargement de Woss était composée de 2 employés : l'opérateur affecté au rechargement et le responsable du chargement. Les 2 membres de l'équipe faisaient partie de la division Triage et chargement de WFP. L'opérateur affecté au rechargement avait travaillé à divers postes pour WFP et une autre compagnie de produits forestiers durant 38 ans, et agissait de temps à autre comme opérateur affecté au rechargement depuis une vingtaine d'années. Le responsable du chargement travaillait pour WFP depuis 4 ans et occupait ce poste depuis environ 2 ans.

Cette équipe travaillait normalement le quart de 6 h 30 à 16 h, soit une journée de 9,5 heures. L'horaire de l'équipe était le suivant : 6 jours de travail, suivis de 3 jours de congé. Les 6 jours de travail étaient souvent partagés entre le Centre de rechargement de Woss et celui de Nimpkish.

Le matin de l'événement, les 2 membres de l'équipe avaient commencé leur journée de travail vers 6 h 30. L'équipe devait à l'origine travailler au Centre de rechargement de Nimpkish. Cependant, comme la balance ferroviaire de ce centre était défectueuse, l'équipe a été réaffectée au Centre de rechargement de Woss. Ni l'un, ni l'autre des 2 membres de l'équipe n'avait eu des difficultés de sommeil récemment, et la fatigue n'a pas été considérée comme ayant été en jeu le jour de l'événement.

1.5 Subdivision de Nimpkish et voie de la ligne « H »

Les mouvements sur la subdivision de Nimpkish se font en conformité avec les lignes directrices de la BCSA formulées à partir du Règlement d'exploitation ferroviaire du Canada (REF) approuvé par Transports Canada (TC), et sont contrôlés par un CCF en poste à Woss. La subdivision fonctionne sous le régime de régulation de l'occupation de la voie (ROV)Note de bas de page 11.

La voie de la ligne « H » est une ligne secondaire qui relie le Centre de rechargement de Woss à la subdivision de Nimpkish au point milliaire 37,7. Cette voie est considérée comme une voie non principaleNote de bas de page 12 en vertu de la règle 105 du REF - Circulation sur une voie non principale. La voie de la ligne « H » était en grande part formée de rails de 85 livres, ainsi que de rails de 80 livres sur un petit tronçon de la voie à l'intérieur du site de l'événement. Les rails avaient été fabriqués entre 1901 et 1944, et posés vers 1950.

1.6 Centre de rechargement de Woss

Le Centre de rechargement de Woss facilitait le déchargement de grumes à bord de camions sur des wagons. Après leur transfert sur des wagons, les grumes étaient transportées par rail jusqu'à l'installation de triage et de flottage du bois à Beaver Cove. En 2015 et 2016, respectivement 5347 et 5621 wagons au total ont été chargés et transportés jusqu'à l'installation de Beaver Cove à partir du Centre de rechargement de Woss.

Les rails à l'intérieur Centre de rechargement de Woss, comportant principalement des rails de 85 livres, avaient été fabriqués entre 1906 et 1958.

À cette installation, un câble de treuil actionné par l'opérateur affecté au rechargement depuis un poste de commande (figure 11) était utilisé pour déplacer (aiguiller) les wagons. Les grumes à bord des camions étaient déchargées sur des wagons au moyen d'un bâti en A (figure 12) sous la supervision du responsable du chargement. Le responsable du chargement dirigeait le mouvement des wagons. Avec l'assistance de l'opérateur affecté au rechargement, le responsable du chargement dirigeait les essais de traction pour s'assurer que les wagons étaient bien attelés. Il lui incombait aussi d'attacher le câble du treuil aux wagons et de l'en retirer.

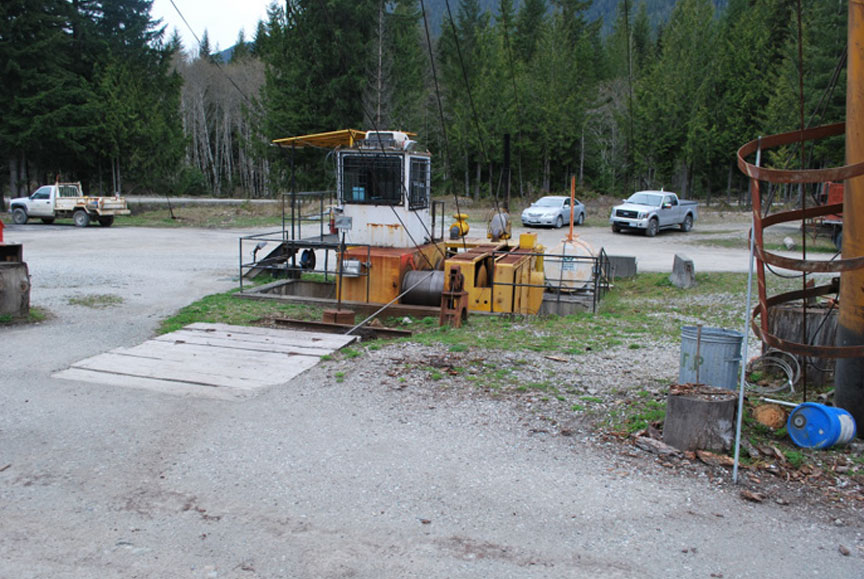

Figure 11. Poste de commande du treuil

Poste de commande du treuil

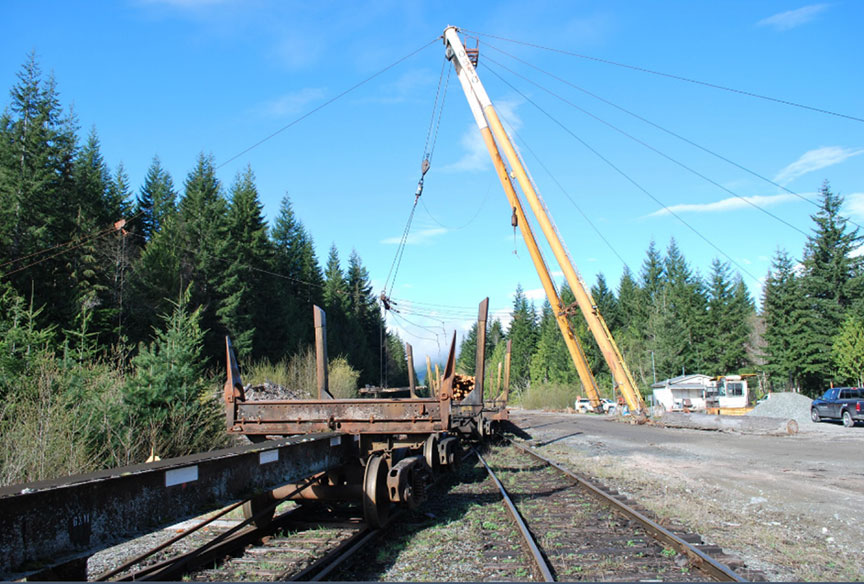

Figure 12. Bâti en A pour le déchargement de grumes sur des wagons
Bâti en A pour le déchargement de grumes sur des wagons

1.7 Dérailleurs

Les dérailleurs sont des appareils de voie courants conçus pour faire dérailler et arrêter le mouvement non contrôlé de wagons afin de protéger un emplacement particulier de toute incursion par des mouvements non contrôlés ou non autorisés.

La plupart des dérailleurs sont conçus pour guider le boudin d'une roue de wagon en le soulevant sur le champignon du rail et en le déviant latéralement pour faire retomber la roue à l'écart du rail sur le côté extérieur de celui-ci. Le mouvement des wagons déraillés est alors ralenti et s'arrête quand les roues se logent dans les cases entre les traverses et dans le ballast. Bien qu'il ne soit pas courant que des roues déraillées se remettent sur rails, c'est tout de même possible. Cependant, il est très rare qu'un matériel roulant ayant quitté les rails sous l'action d'un dérailleur se remette sur railsNote de bas de page 13. Dans bon nombre de ces situations, les roues déraillées ont rencontré un passage à niveau ou un composant d'aiguillage, tels un cœur de croisement ou une entretoise de talon, qui a dirigé les roues de nouveau sur la surface de roulement des rails.

Au Centre de rechargement de Woss, toutes les traverses, y compris celles sur lesquelles étaient fixés les dérailleurs, consistaient en des traverses de cyprès jaune (un bois tendre) non traitéNote de bas de page 14. Le cyprès est léger, dur, robuste et résistant à la pourriture, mais il n'est pas aussi robuste que des bois durs comme l'érable et le chêne. Les traverses de cyprès sont fournies localement, sont facilement disponibles et sont considérées comme étant plus écologiques que les traverses traitées.

Les dérailleurs installés sur le chemin de fer Englewood Railway étaient des appareils à glissement du modèle HB munis d'un dispositif Wheel Crowder (figure 13) et fabriqués par l'entreprise Western-Cullen-Hayes, Inc. Ce dispositif permet de pousser le boudin d'une roue vers la rampe de déraillement sur le côté opposé. Le boudin de l'autre roue percute et monte la rampe de déraillement, se déplace sur le champignon du rail et tombe sur les traverses et le ballast. Ce type de dérailleur peut être conçu et configuré pour faire dérailler un matériel roulant vers la droite ou vers la gauche, selon les besoins précis de chaque installation particulière.

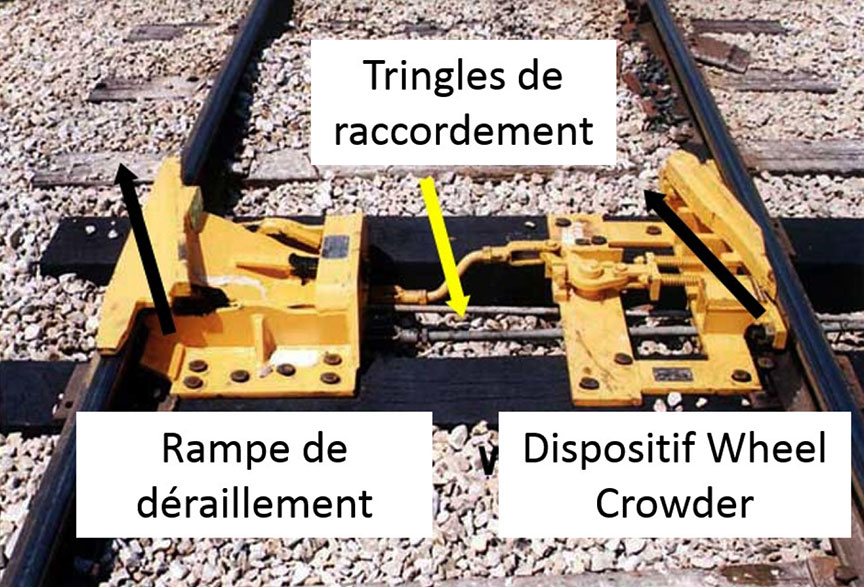

Figure 13. Exemple de dérailleur à glissement avec dispositif Wheel Crowder. Les 2 appareils sont actionnés par des tringles reliées à un appareil de manœuvre le long de la voie.
 Exemple de dérailleur à glissement avec dispositif Wheel Crowder

Le dérailleur en cause dans l'événement était configuré pour faire dérailler un matériel roulant à droite (dans la direction du mouvement). Le dispositif Wheel Crowder se trouvait sur le côté gauche, et la rampe de déraillement sur le côté droit (figure 14).

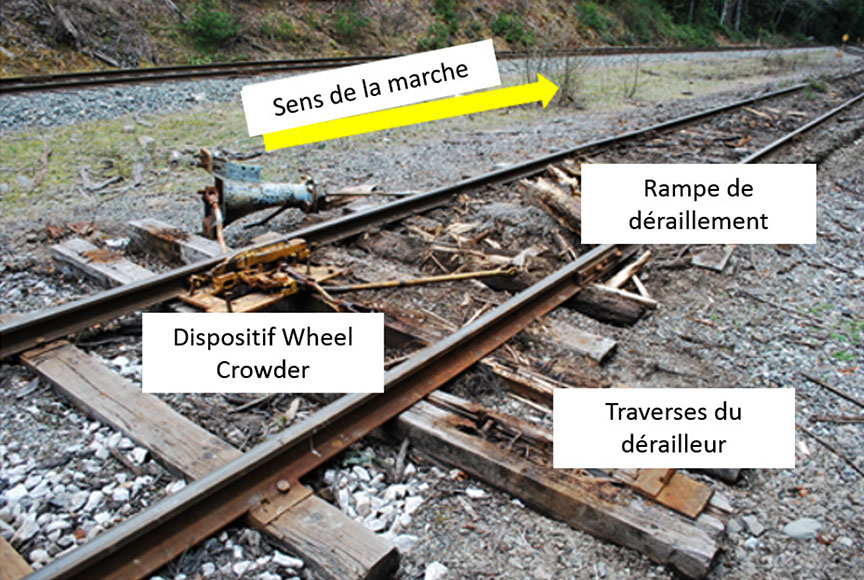

Figure 14. Dérailleur endommagé et rendu inutilisable
Dérailleur endommagé et rendu inutilisable

Un examen des lieux a permis de faire les constatations suivantes :

1.7.1 Règles relatives aux appareils de voie

Quand il effectue des inspections de la voie et des dérailleurs, Englewood Railway de WFP se conforme au document intitulé Rules Respecting Track Safety Guidelines for British Columbia Provincial Industrial Railways (Règles relatives aux lignes directrices sur la sécurité de la voie pour les chemins de fer industriels provinciaux de la Colombie-Britannique). Ces règles sont basées sur le Règlement concernant la sécurité de la voie, aussi appelé Règlement sur la sécurité de la voie (RSV), approuvé par TC.

En ce qui concerne les dérailleurs, le document Rules Respecting Track Safety Guidelines for British Columbia Provincial Industrial Railways indique ce qui suit [traduction] :

II. Dérailleurs

Les dérailleurs doivent être clairement visibles. Lorsqu'un dérailleur est en position verrouillée, il doit être impossible de le manœuvrer sans enlever le cadenas.

Il faut installer des dérailleurs lorsque du matériel roulant laissé sur une voie autre qu'une voie principale ou une voie d'évitement risque de rouler par gravité et d'obstruer une voie principale ou une voie d'évitementNote de bas de page 15.

1.7.2 Exigences supplémentaires relatives aux dérailleurs établies par d'autres chemins de fer

En plus du RSV, la Compagnie des chemins de fer nationaux du Canada (CN) et le Chemin de fer Canadien Pacifique (CP) ont d'autres exigences relatives à l'installation et à l'inspection des dérailleurs. Ces exigences sont énoncées dans les Normes de la voie – Ingénierie du CN et dans le Livre rouge des exigences relatives à la voie et aux ouvrages du CP. Ces normes internes plus rigoureuses ne s'appliquent pas directement au chemin de fer de WFP, qui est un chemin de fer industriel de compétence provinciale.

En ce qui concerne l'inspection des dérailleurs, les Normes de la voie – Ingénierie du CN indiquent ce qui suit :

39. Les dérailleurs doivent être inspectés chaque mois par le superviseur Voie, le superviseur adjoint Voie, l'inspecteur Voie ou un autre inspecteur qualifié, qui vérifiera :

  1. les dimensions, le type et la fixation en voie, conformément à la NV 3.2 – DÉRAILLEURS;
  2. le bon état de fonctionnement des dérailleurs ou les signes de dommages causés par des chocs;
  3. si les traverses sous les dérailleurs sont saines, les attaches sont intactes et les dérailleurs sont bien appuyés sur les traverses;
  4. si les cadenas sont posés sur les dérailleurs;
  5. si les dérailleurs sont peints en jaune et bien visibles;
  6. si les panonceaux annonçant la présence des dérailleurs sont en place, s'il y a lieu, et s'ils sont réflectorisés et visiblesNote de bas de page 16.

Les documents d'orientation produits par le CNNote de bas de page 17 et le CPNote de bas de page 18 indiquent que des dérailleurs à charnière et à glissement (comme ceux en cause dans l'événement) peuvent être installés là où la vitesse du matériel à faire dérailler ne dépassera pas 15 mi/h. L'utilisation par WFP d'un dérailleur à glissement avec un appareil de manœuvre et un dispositif Wheel Crowder était conforme aux normes de conception en vigueur au CP et au CN pour les vitesses comprises entre 9 et 15 mi/h.

Les normes en ingénierie du CN et du CP indiquent que des dérailleurs à charnière et des dérailleurs à glissement doivent être installés sur des traverses de bois dur entièrement supportées et qu'ils doivent être fixés avec des tirefonds occupant tous leurs trous dans la boîte-guide horizontale.

1.7.3 Directives du fabricant du dérailleur

Le fabricant du dérailleur, Western-Cullen-Hayes Inc. (WCH), fournit les directives ci-après dans son document intitulé Derails: Installation, Inspection, Maintenance (Dérailleurs : Installation, inspection, entretien) [traduction] :

3.1  Exigences relatives au site

[…]

1. La voie doit être en bon état aux deux traverses où le dérailleur doit être installé. Les traverses devraient être saines et bourrées fermement, former un angle droit avec le rail et maintenir solidement le rail à l'écartement. […]

4.1 Emplacement du dérailleur

La distance à laquelle le dérailleur doit être placé par rapport au point à protéger devrait être déterminée par la distance probable sur laquelle le wagon se déplacera après son déraillement. Cette distance dépend de la longueur de la voie, de la déclivité et de l'état du solNote de bas de page 19.

La section 4.5 (Making The Derail A Fixed Part of The Track) des directives stipule que toutes les 6 ouvertures dans les brides horizontales pour traverse de la boîte-guide devraient recevoir un crampon/tirefond pour que le dérailleur soit solidement fixé aux traverses. Les traverses devraient être espacées de sorte que les brides verticales de la boîte-guide soient appuyées contre les côtés des traverses.

La section 11.1 (Inspection Data Required) des mêmes directives exige l'inspection de 18 éléments, notamment les traverses de dérailleur, pour s'assurer qu'elles sont saines et bourrées fermement, qu'il y a un crampon dans chaque trou dans la boîte-guide horizontale et qu'un dérailleur du bon modèle et de la bonne dimension est installé en conformité avec les spécifications du fabricant.

1.8 Inspections de la voie et des dérailleurs

Lors de l'inspection de la voie et des dérailleurs, Englewood Railway se conformait aux exigences du RSV. La voie dans le secteur de l'événement était inspectée par un véhicule rail-route au moins une fois par semaine (normes pour les voies de catégorie 2). Au cours des inspections effectuées entre le 18 janvier et le 18 avril 2017, aucun défaut n'a été relevé dans les environs de l'événement.

Bien que les dérailleurs aient été observés lors des inspections courantes de la voie, aucun formulaire ou protocole particulier d'inspection des dérailleurs n'était utilisé pour documenter cette activité. Le chemin de fer n'avait aucun dossier sur l'installation, les inspections ou l'entretien de ses dérailleurs.

Du point de vue de la réglementation provinciale, le dérailleur était considéré conforme aux dispositions adoptées du RSV relatives à l'infrastructure de la voie ainsi qu'aux exigences d'inspection.

1.9 Formation des inspecteurs de la voie

En ce qui concerne la formation des inspecteurs de la voie, le document Rules Respecting Track Safety Guidelines for British Columbia Provincial Industrial Railways renferme ce qui suit [traduction] :

7.1  Chaque chemin de fer assujetti aux présentes lignes directrices doit qualifier et certifier les superviseurs de la voie et les inspecteurs de la voie pour qu'ils puissent détecter les défauts de voie et superviser les travaux de remise en état ou de renouvellement d'une voie selon l'état de la circulation. Chaque personne certifiée doit :

  1. au minimum
    1. compter 1 année d'expérience dans l'inspection ou l'entretien des voies ferrées et une formation acquise dans le cadre d'un cours sur le sujet; ou
    2. conjuguer une expérience de l'inspection ou de l'entretien des voies et une formation acquise dans le cadre d'un cours ou d'un programme d'enseignement de niveau collégial sur l'inspection des voies.
  2. avoir démontré au chemin de fer qu'elle :
    1. connait et comprend les exigences du RSV;
    2. peut détecter des écarts par rapport à ces exigences; et
    3. peut prescrire des correctifs à apporter pour corriger ces écarts ou les compenser de façon sécuritaire; et
  3. être inscrite comme telle dans les dossiers du chemin de fer. Obtenir une recertification à des intervalles d'au plus trois ans. Sur demande, les dossiers seront mis à la disposition d'un inspecteur de la sécurité ferroviaire de BCSANote de bas de page 20.

Les employés d'Englewood Railway étaient formés et qualifiés dans les règles d'exploitation réglementaires et l'inspection des voies par l'intermédiaire de programmes de formation élaborés et livrés par un entrepreneur indépendant en services ferroviaires et une firme d'experts-conseils. Un examen des dossiers de formation a révélé que 6 inspecteurs de la voie s'étaient qualifiés le 20 juin 2014. Ces inspecteurs de la voie devaient obtenir une recertification le 20 juin 2017.

1.10 Déraillements antérieurs sur le chemin de fer Englewood Railway

De 2007 à 2015, on a enregistré 12 déraillementsNote de bas de page 21 sur le chemin de fer Englewood Railway, dont le déraillement, le 3 décembre 2007, au franchissement du dérailleur de la voie 2 du Centre de rechargement de Vernon, de 3 wagons grumiers vides d'une rame de 22 wagons à la dérive. Dans l'événement survenu au Centre de Vernon, les wagons s'étaient mis en mouvement lors de la rupture d'une attache de poignée sur le câble du treuil, ce qui a entraîné la dérive des 22 wagons dans la pente descendante. Le mouvement s'est arrêté lorsque 3 des wagons à la dérive ont franchi le dérailleur près de l'extrémité de la voie et ont déraillé comme prévu.

1.11 Programme de sécurité ferroviaire de la British Columbia Safety Authority

BCSA procède à des vérifications annuelles de la sécurité ferroviaire sur ses chemins de fer provinciaux. Le plan de travail des vérifications est déterminé en général en fonction des constatations relatives à des non-conformités faites au cours de l'année précédente lors d'évaluations, de vérifications et d'enquêtes sur des accidents et des incidents.

Le document State of Safety Report 2016 (rapport de 2016 sur la sécurité) de la BCSA soulignait qu'on avait mis continuellement l'accent sur la formation des employés et le contrôle de la compétence. Le rapport a également mis en évidence les tendances ci-après pour les 5 années de la période de 2012 à 2016 :

1.11.1 Vérifications de la gestion de la sécurité d'Englewood Railway

BCSA a procédé à des vérifications annuelles de la gestion de la sécurité chez Englewood Railway.

Après la vérification de 2012, BCSA a envoyé une lettre de conformité indiquant que le chemin de fer ne disposait pas d'un processus officiel pour documenter l'examen et la vérification annuels de son SGS.

En 2013, BCSA a mené une vérification plus détaillée d'Englewood Railway. Cette vérification a déterminé que la conformité du chemin de fer aux règles, règlements et exigences relatifs à un SGS était [traduction] « efficace, sauf exceptions ». Cette cote est utilisée lorsque la vérification ou l'examen détermine que l'ensemble des contrôles sont efficaces, mais s'accompagne de commentaires détaillés sur des améliorations à apporter. La vérification de 2013 a permis de constater qu'il y avait 26 risques. Englewood Railway a élaboré des plans de mesures correctives à l'égard des problèmes suivants :

Les mesures prises par Englewood Railway sont énumérées à l'Annexe B.

La vérification de mai 2014 par BCSA a déterminé que 21 des 26 constatations (81 %) avaient fait l'objet d'un suivi adéquat. Cependant, des constatations relatives aux risques demeuraient non résolus, notamment :

En 2015, la vérification par BCSA a constaté que des inspections de la voie hebdomadaires n'avaient pas toujours lieuNote de bas de page 26. La vérification sur les lieux a coïncidé avec 1 des 2 déraillements signalés par Englewood Railway cette année-là.

En 2016, la vérification par BCSA a noté l'absence d'inspections annuelles détaillées des branchements. Il a été aussi constaté que le ballast à bon nombre des branchements de ligne principale étaient en mauvais état, et qu'Englewood Railway ne disposait d'aucun dossier confirmant qu'on effectuait le nombre minimum d'inspections à pied de la voie. La vérification a évalué le SGS du chemin de fer comme étant [traduction] « efficace, sauf exceptions ». La vérification a permis de faire 4 constatations relatives aux risques :

1.12 Renseignements sur les attelages

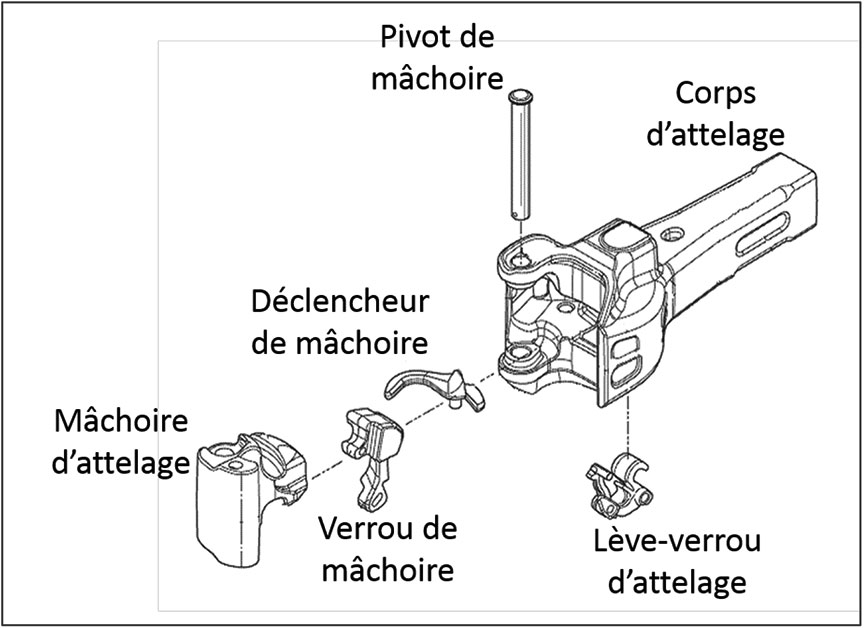

Des attelages se trouvent aux 2 extrémités des wagons ferroviaires afin de relier les wagons entre eux. Quand 2 wagons sont attelés, la mâchoire d'attelage est conçue pour passer automatiquement de la position ouverte à la position fermée et verrouillée.

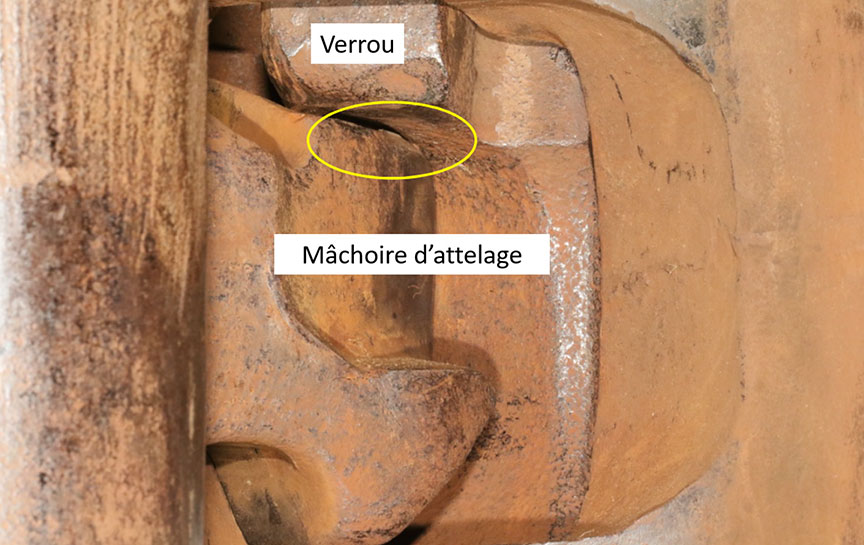

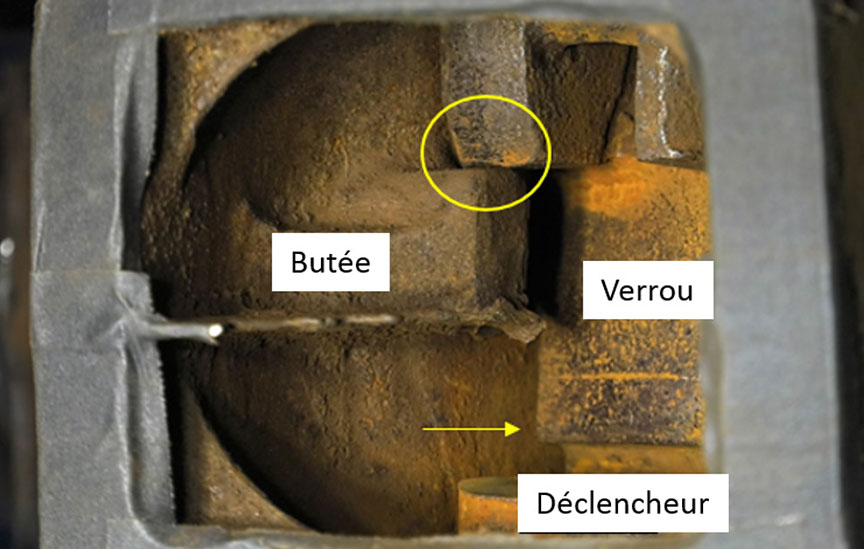

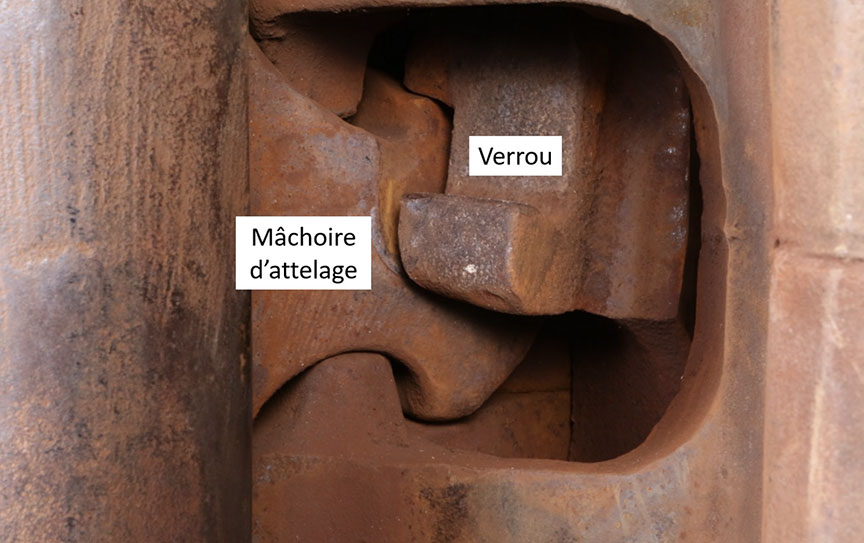

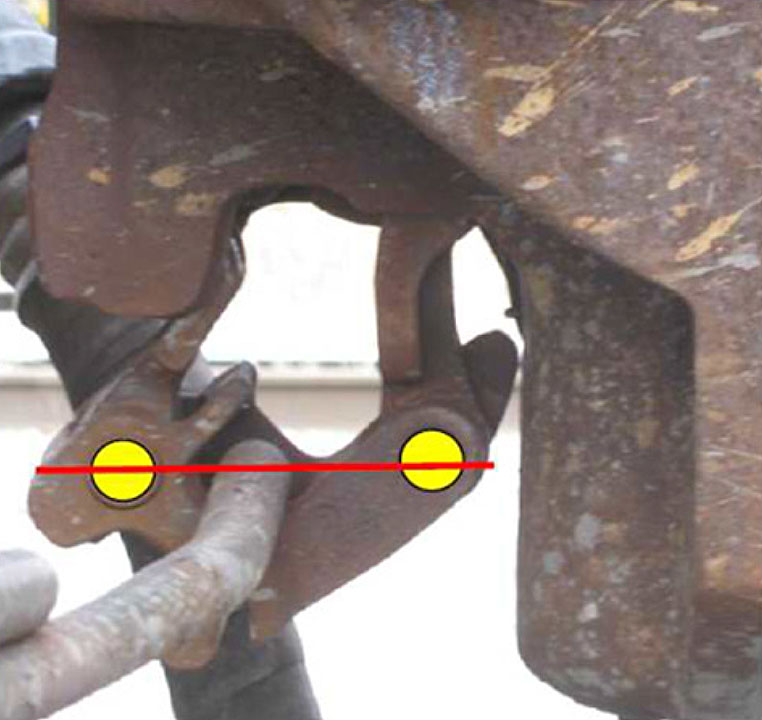

Lorsque l'attelage se ferme, la mâchoire d'attelage tourne dans un plan horizontal autour du pivot de la mâchoire de sorte que son nez s'engage avec l'attelage de l'autre wagon et que son extrémité rentre dans le corps d'attelage. Une fois complètement rentrée, l'extrémité de la mâchoire est retenue par le verrou. Le verrou s'abaisse alors entre l'extrémité de la mâchoire et le corps d'attelage pour empêcher l'ouverture intempestive de la mâchoire.

En général, on ouvre manuellement les mâchoires d'attelage à l'aide d'un levier de dételage. Quand la mâchoire s'ouvre sous l'effet de la rotation du levier de dételage, le lève-verrou se déplace verticalement et, à son tour, soulève le verrou et libère l'extrémité de la mâchoire. À mesure que le levier de dételage poursuit sa rotation, il force la tige du verrou à engager le déclencheur de la mâchoire d'attelage, ce qui ouvre la mâchoire.

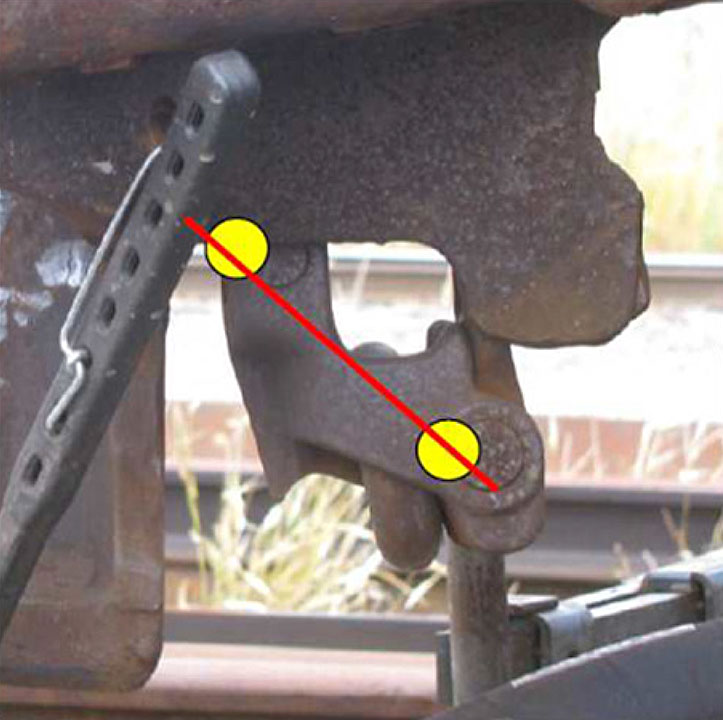

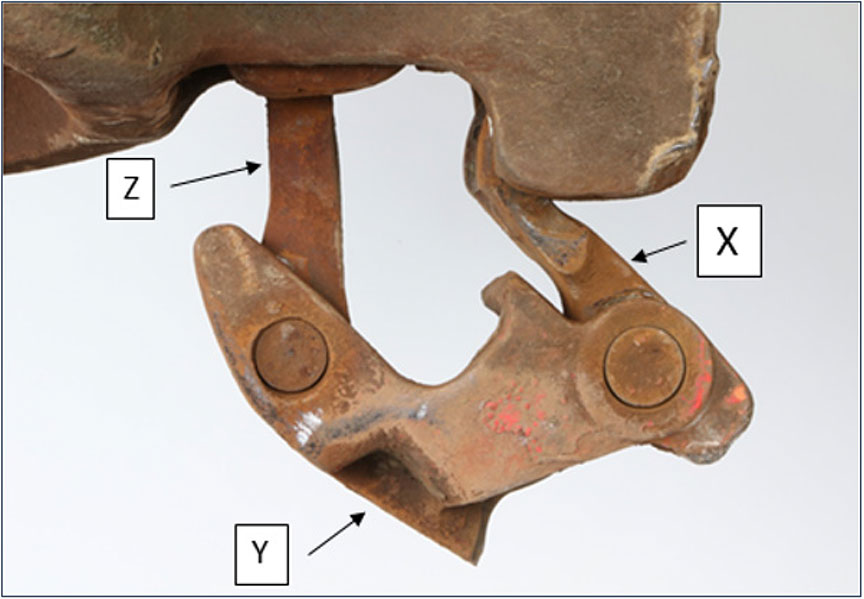

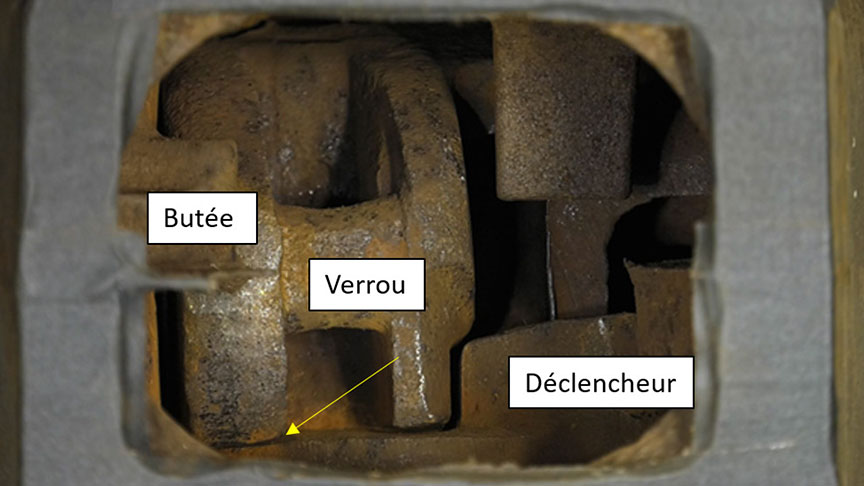

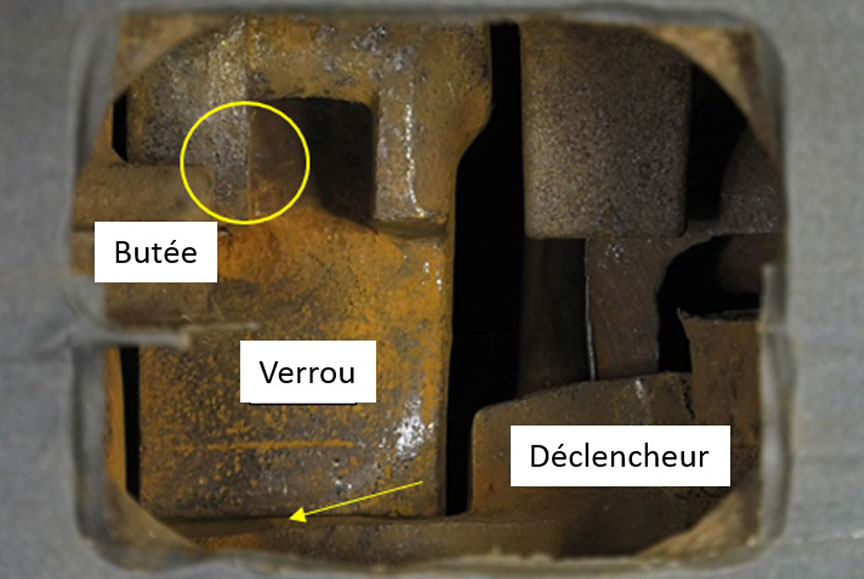

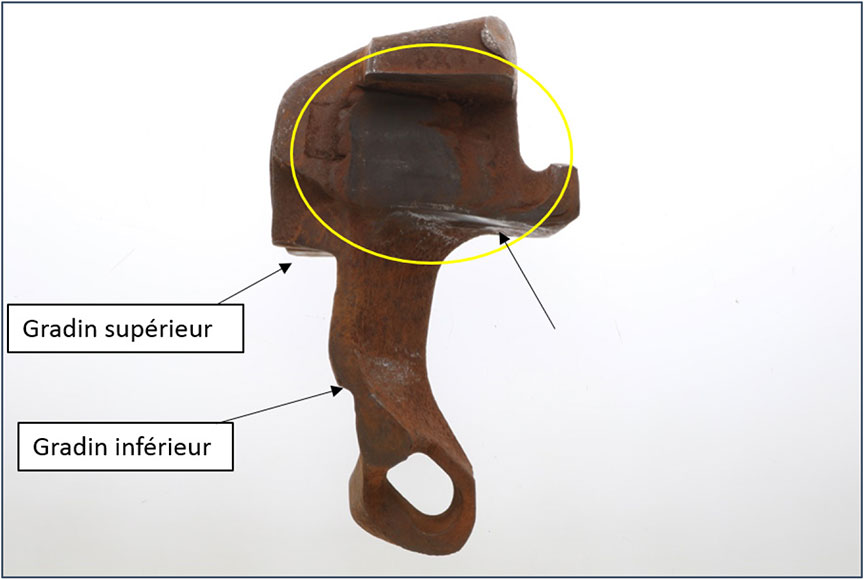

La protection anticheminant du lève-verrou d'attelage permet d'éviter le déverrouillage intempestif de la mâchoire d'attelage en empêchant le verrou de se déplacer vers le haut, à moins que le lève-verrou d'attelage ne soit activé par le levier de dételage

Un attelage est considéré comme un élément à entretien « selon l'état ». Cela signifie que l'Association of American Railroads (AAR) n'exige pas expressément l'inspection des attelages selon un calendrier.

Il n'existe aucun calibre d'inspection du verrou ni aucune durée de vie limitée pour ce composant.

Extrait de la Partie II, article 15, Attelages et bras d'attelage, du Règlement concernant l'inspection et la sécurité des wagons de marchandises approuvé par TC :

15.1   Les compagnies ferroviaires ne doivent pas mettre ni maintenir en service un wagon présentant une des anomalies suivantes : […]

  1. un attelage a un lève-verrou qui ne fonctionne pas ou est dépourvu d'anticheminant pour empêcher le déverrouillage involontaire des mâchoires;
  2. un verrou d'attelage manque, ne fonctionne pas, est déformé, fissuré ou rompu; […]

À l'heure actuelle, il n'y a aucun mécanisme d'inspection au sein de l'industrie ferroviaire pour s'assurer que les lève-verrous sont en bon état de service.

Si le processus d'attelage ne produit pas un mouvement suffisant pour permettre de vérifier l'attelage, ou si on n'entend pas les verrous se mettre en place, il est de pratique courante dans l'industrie de vérifier l'attelage des wagons en effectuant un essai de traction. Un employé se poste à côté de l'attelage comme observateur et demande au mécanicien de locomotive de déplacer le mouvement dans la direction requise pour exercer une tension sur l'attelage. Si on observe que les wagons se déplacent à l'unisson et qu'une tension s'exerce visiblement sur l'attelage, celui-ci est considéré comme réussi.

À Englewood Railway, on utilisait un système de commande par gravité et par câble de treuil, plutôt qu'une locomotive, pour atteler et déplacer les wagons. Dans l'événement à l'étude, quand les wagons en cause ont été attelés, on a appliqué une tension au câble pour vérifier l'attelage. L'essai a indiqué que l'attelage était réussi.

1.13 Examen de l'attelage par le laboratoire

Les attelages des 2 wagons en cause (1043 et 733) ont été envoyés au Laboratoire d'ingénierie du BST pour y subir un examen détaillé (figure 15). L'examen avait pour principal objectif de déterminer pourquoi la mâchoire d'attelage du wagon 1043 s'était ouverte de manière intempestive après que l'essai de traction effectué a été jugé réussi.

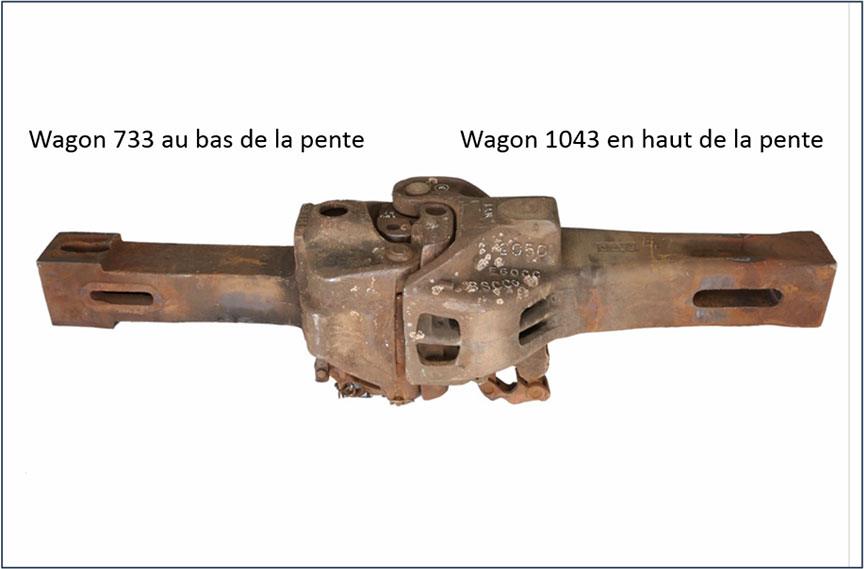

Figure 15. Attelages en cause dans l'événement
Attelages en cause dans l'événement

L'attelage du wagon 1043 était un modèle de type E courant à manœuvre par le bas. Il était formé des éléments suivants : corps d'attelage, mâchoire, verrou et déclencheur de la mâchoire, lève-verrou et pivot de la mâchoire (figure 16). L'attelage avait été fabriqué en octobre 1981.

Figure 16. Schéma des composants d'un attelage de type E
Schéma des composants d'un attelage de type E

Il n'y avait aucune marque estampée sur la saillie d'arrêt du corps d'attelage, ce qui indiquait qu'il n'avait pas été remis à neuf. Son extérieur ne présentait aucune fissure, déformation ou usure excessive. L'attelage dépassait les exigences minimales relatives à la longueur de la tige et à la dimension entre l'arrière du logement de clavette et le bout de la tige.

Le corps d'attelage, la mâchoire et le verrou avaient été fabriqués en acier de nuance C. Bien que les corps d'attelage en acier de nuance C soient permis en service d'interconnexion, il faut, lors du remplacement d'un verrou, utiliser des verrous en acier de nuance E pour satisfaire aux exigences de réparation appropriées, pour tous les attelagesNote de bas de page 29. Comparativement à l'acier de nuance C, l'acier de nuance E se caractérise par une résistance à la traction et une dureté supérieures.

1.13.1 Examen de l'attelage et de sa mâchoire

Dans le cadre de l'examen en laboratoire, l'attelage et sa mâchoire ont été inspectés à l'aide des calibres 25623-1 et 44057, selon les lignes directrices de l'AAR. Le contour de la mâchoire et son ajustement dans le corps d'attelage ont été jugés acceptablesNote de bas de page 30. Cependant, il y avait une déformation mineure qui semblait récente (sans rouille) sur l'arête supérieure de l'extrémité de la mâchoire (figure 17).

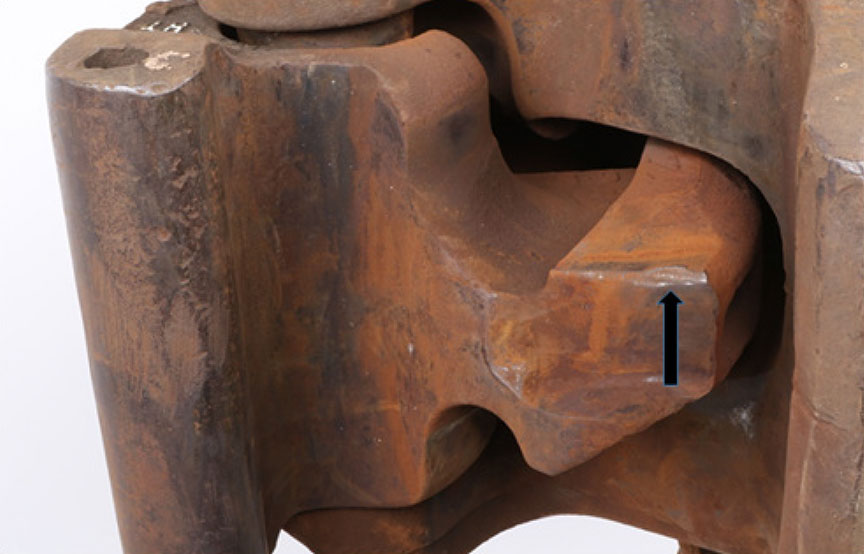

Figure 17. Vue de la mâchoire du wagon 1043 en haut de la pente; la déformation de l'extrémité de la mâchoire est indiquée par une flèche
Vue de la mâchoire du wagon 1043 en haut de la pente

1.13.2 Examen du verrou d'attelage

Le verrou d'attelage était un modèle à manœuvre par le haut. Il est admissible, mais non courant, d'installer un verrou à manœuvre par le haut dans un attelage à manœuvre par le bas. Bien qu'il est prévu qu'ils aient des dimensions identiques à celles des verrous à manœuvre par le bas, les verrous à manœuvre par le haut sont plus légers d'environ 2,2 livres parce qu'ils présentent dans leur tête une cavité pour la fixation du lève-verrou.

Même si un examen visuel externe de l'attelage ne permettait pas de le voir clairement, il y avait du métal de soudure d'apparence âgée sur la surface d'engagement du verrou avec la mâchoire, ce qui indiquait une réparation antérieure. Englewood Railway n'avait aucun dossier indiquant que des réparations par soudage avaient été faites sur les attelages du wagon 1043. On peut réparer par soudage des verrous d'attelage dont la surface d'engagement avec la mâchoire est usée et leur donner un traitement thermique, pourvu que le travail soit conforme aux spécifications de l'AARNote de bas de page 31. Cependant, la réparation par soudage ne satisfaisait pas aux exigences d'origine du matériau.

Le dos des verrous d'attelage présente 2 gradins (figure 18). Le gradin supérieur, plus gros, est l'endroit où le verrou, dans la position complètement abaissée et verrouillée, repose normalement sur le déclencheur de la mâchoire. Le gradin inférieur, plus petit, est celui utilisé pour le réglage du verrou lors de la procédure d'installation de la mâchoire; le verrou est alors poussé manuellement vers l'arrière et forcé de reposer sur le haut du déclencheur de la mâchoire. Lors de l'installation, le gradin inférieur permet à l'extrémité de la mâchoire de pivoter au-delà du verrou. Le gradin de réglage du verrou n'est pas utilisé au cours du fonctionnement normal de l'attelage.

Figure 18. Verrou d'attelage en cause, avec réparation par soudage encerclée
Verrou d'attelage en cause, avec réparation par soudage encerclée

Dans le cadre de l'examen en laboratoire, on a inspecté le verrou d'attelage en conformité avec les lignes directrices de l'AAR pour les 2 dimensions mesurées par le calibre 49365 ENTRE-N'ENTRE PAS. Il a été déterminé que la largeur du verrou était supérieure à la valeur minimale. La profondeur du renfoncement usé sur le côté du verrou était inférieure à la profondeur maximale admissible en raison de l'engagement avec l'extrémité de la mâchoire. Il a été déterminé que le verrou, du point de vue de l'usure, était en bon état de service.

Le verrou d'attelage en cause satisfaisait aux exigences dimensionnelles des calibres d'inspection. Il n'y avait sur le verrou aucune date de fabrication ni mention d'une durée de vie limitée. Les verrous d'attelage peuvent êtes remis à neuf conformément aux spécifications de l'AAR. Il est probable que le verrou d'attelage était une pièce de remplacement, et non pas d'origine. Il n'y avait aucun dossier indiquant qu'Englewood Railway avait réparé ou remplacé le verrou d'attelage.

1.13.3 Examen de l'ensemble du lève-verrou

L'ensemble du lève-verrou était formé de 3 pièces—les articulations X, Y et Z (figure 19). L'articulation X reposait sur le pivot de support d'attelage, au bas du corps d'attelage. L'articulation Z s'engageait dans l'extrémité du verrou. L'articulation Y, qui unissait les articulations X et Z, constituait le point d'attache pour le levier de dételage.

Figure 19. Lève-verrou à manœuvre par le bas du wagon 1043 en haut de la pente, avec vue des articulations X, Y et Z (flèches)
Lève-verrou à manœuvre par le bas du wagon 1043 en haut de la pente, avec vue des articulations X, Y et Z

L'examen du lève-verrou en cause a permis de constater de l'usure dans les joints et les rivets des articulations. Cette usure augmentait le déplacement latéral de l'articulation Z, à tel point qu'on pouvait retirer le verrou sans tirer le lève-verrou vers le haut par le trou du verrou.

1.13.4 Examen de l'anticheminant

De par sa conception, un anticheminant empêche le verrou d'attelage de se soulever de sa position verrouillée. L'anticheminant principal est fourni par une butée moulée en place dans le trou du verrou, qui s'engage dans l'articulation Z si l'articulation Z n'est pas soulevée au même moment. L'anticheminant auxiliaire est fourni par l'articulation Y, qui s'engage dans l'arête inférieure du trou du verrou si le levier de dételage et des parties du lève-verrou sont projetés vers l'avant par suite d'une décélération soudaine du wagon.

Dans le cadre de l'examen en laboratoire, l'attelage a été soumis à un test d'anticheminant conformément aux lignes directrices de l'AARNote de bas de page 32. L'assemblage a réussi le test, les anticheminants principal et auxiliaire ayant fonctionné comme prévu.

1.13.5 Ouverture et fermeture de la mâchoire d'attelage

À plusieurs reprises lors de la fermeture de la mâchoire d'attelage, on a pu voir que le verrou ne s'engageait que partiellement dans l'extrémité de la mâchoire (figure 20 et figure 21). Il y avait des zones déformées sur l'arête supérieure de l'extrémité de la mâchoire et sur l'arête inférieure du verrou. Ces composants d'attelage présentaient une déformation identiqueNote de bas de page 33.

Figure 20. Verrou d'attelage en cause partiellement abaissé

Verrou d'attelage en cause partiellement abaissé
Figure 21. Verrou d'attelage en cause complètement abaissé et engagé dans l'extrémité de la mâchoire
Verrou d'attelage en cause complètement abaissé et engagé dans l'extrémité de la mâchoire

Plusieurs essais d'ouverture et de fermeture de la mâchoire ont été effectués avec les pièces d'attelage en cause dans l'événement et des exemplaires de référence (spécimens courants typiques). Avec les pièces d'origine en place, il est arrivé que le verrou ne s'abaisse pas à la position verrouillée. De même, quand le lève-verrou ou le déclencheur de la mâchoire a été remplacé par un exemplaire de référence, le verrou en cause ne s'est pas toujours abaissé à la position verrouillée.

On a aussi examiné le fonctionnement de l'attelage avec les composants d'origine. Quand la mâchoire a été ouverte et le levier de dételage relâché, le verrou en cause s'est déposé sur le dessus de l'extrémité de la mâchoire et sur une butée de positionnement à l'intérieur de la tête d'attelage (figure 22). À cette position, le verrou a été retenu à l'intérieur de la tête d'attelage, le gradin de réglage du verrou se trouvant au-dessus de l'arête supérieure du déclencheur de la mâchoire. Quand la mâchoire a été fermée, le verrou s'est désengagé de la butée et est venu se placer sur le déclencheur dans la position réglée du verrou (figure 23).

Figure 22. Gros plan du verrou en cause avec le gradin supérieur reposant sur la butée de positionnement. À remarquer que le gradin de réglage sur le verrou se trouve au-dessus de l'arête supérieure du déclencheur de la mâchoire (flèche).
Gros plan du verrou en cause avec le gradin supérieur reposant sur la butée de positionnement
Figure 23. Gros plan du verrou en cause après la fermeture de la mâchoire, le verrou étant partiellement abaissé. Le verrou repose avec le gradin de réglage sur l’arête supérieure du déclencheur de la mâchoire (flèche).
Gros plan du verrou en cause après la fermeture de la mâchoire, le verrou étant partiellement abaissé

Le verrou se trouvant dans la position réglée, une interférence partielle s'est produite entre l'extrémité de la mâchoire et le verrou à l'avant. Le rayon et la dureté du verrou ont contribué au blocage partiel de la mâchoire, de sorte que le verrou ne se trouvait pas dans la position complètement abaissée et verrouillée. Pour que le verrou se désengage du gradin de réglage et tombe dans la position complètement abaissée et verrouillée (figure 24), il a été nécessaire d'ouvrir la mâchoire une seconde fois et de la fermer de nouveau.

Figure 24. Vue du verrou en cause complètement abaissé et verrouillé, reposant sur le déclencheur de la mâchoire (flèche)
Vue du verrou en cause complètement abaissé et verrouillé, reposant sur le déclencheur de la mâchoire

On a effectué plusieurs essais de fonctionnement de l'attelage en remplaçant avec succès certains composants. Constatation : chaque fois que le verrou en cause était mis en place, l'attelage ne fonctionnait pas comme prévu.

1.13.6 Différences dimensionnelles dans le verrou d'attelage

Des comparaisons entre le verrou en cause et les verrous de remplacement (utilisés au cours de l'examen en laboratoire) ont fait ressortir plusieurs différences.

Les tolérances de fabrication, conjuguées à l'usure du verrou en cause, ont entraîné des différences dimensionnelles à plusieurs endroits, dont certains sont essentiels au bon fonctionnement de l'attelage. L'usure s'est produite à l'arrière de la tête du verrou d'attelage, un endroit inaccessible et impossible à calibrer.

En raison de ses dimensions, le verrou en cause pouvait se déplacer vers l'arrière de telle manière que, lors de l'ouverture et du dégagement de l'attelage, le verrou reposait sur le dessus de l'extrémité de la mâchoire et sur une butée de positionnement à l'intérieur de la tête d'attelage. À cette position, le verrou était maintenu à l'intérieur de la tête d'attelage, le gradin de réglage du verrou se trouvant au-dessus de l'arête supérieure du déclencheur de la mâchoire. Cette situation modifie le synchronisme mécanique à tel point que, quand la mâchoire est fermée, le verrou tombe en bas de la butée et vient se placer à la position réglée sur le déclencheur, et non dans la position complètement abaissée et verrouillée.

Le verrou se trouvant dans la position réglée, il y avait interférence entre lui et l'extrémité de la mâchoire, mais le verrou n'était pas dans la position complètement abaissée et verrouillée.

Quand le verrou en cause a été remplacé par un verrou à manœuvre par le bas, on a constaté que celui-ci, dans la position ouverte, reposait sur l'extrémité de la mâchoire seulement, comme prévu.

Quand on a abaissé lentement le verrou à partir de sa position entièrement soulevée, il n'a pas pu s'engager dans la butée se trouvant dans la tête d'attelage. Étant donné que le gradin supérieur est plus petit, la distance entre l'arrière du verrou et le bord du gradin est plus grande et la tête du verrou est plus large, le verrou à manœuvre par le bas ne peut pas se déplacer vers l'arrière comme le fait le verrou en cause.

Quand le gradin de réglage du verrou reposait seulement sur l'extrémité de la mâchoire, et non sur la butée de positionnement, le gradin se trouvait au-dessous de l'arête supérieure du déclencheur de la mâchoire.

Quand on a fermé le verrou, il s'est déplacé momentanément vers le haut en raison de la géométrie de l'extrémité de la mâchoire. Cependant, le gradin de réglage du verrou ne s'est pas soulevé au-dessus de l'arête supérieure du déclencheur de la mâchoire. Quand on l'a fermé complètement, le verrou s'est abaissé librement dans la position verrouillée.

L'examen a montré que des différences dimensionnelles dans le verrou d'attelage empêchaient le bon fonctionnement de l'attelage. Dans l'événement à l'étude, il est probable que le verrou ne se soit abaissé que partiellement en position, de sorte que la mâchoire ne s'est pas ouverte lors de l'essai de traction réussi. Par la suite, quand une charge suffisante a été appliquée, les bords engagés du verrou et de l'attelage ont cédé et se sont déformés, ce qui a permis au verrou de se soulever hors de sa position. Ce mouvement a fait que la mâchoire s'est ouverte, ce qui a libéré la rame de wagons.

1.14 Communications radio après le début du mouvement non contrôlé

Le CCF d'Englewood Railway avait 4 radios distinctes et devait écouter 4 canaux séparés : le canal du chemin de fer, normalement utilisé pour les opérations ferroviaires, y compris les communications d'urgence; le canal de Woss; le canal de Nimpkish; et le canal de Holbrook–Dyson.

Le matin de l'événement, vers 6 h 50, les employés des services d'ingénierie ont communiqué avec le CCF pour lui faire savoir qu'ils avaient libéré la « zone de marche prudente » à Woss et qu'ils se dirigeaient vers la ligne « H » et le Centre de rechargement de Woss.

Vers 8 h 34, le CCF a entendu la seconde tentative d'appel par l'opérateur affecté au rechargement sur le canal de Woss. Lorsque le CCF a répondu à l'appel, l'opérateur affecté au rechargement était passé au canal du chemin de fer. Une fois la communication établie avec l'opérateur affecté au rechargement sur le canal du chemin de fer, le CCF a été informé qu'une rame de wagons avait roulé à la dérive hors du Centre de rechargement de Woss et s'était engagée sur la ligne « H ». Le CCF a diffusé immédiatement sur le canal du chemin de fer un message sur la situation et a demandé à tous de dégager la voie; mais il n'a reçu aucune réponse. Les employés des services d'ingénierie qui ont survécu à la collision ne se souvenaient pas avoir entendu les transmissions radio de l'opérateur affecté au rechargement ou du CCF.

Les communications radio sur le chemin de fer étaient régies par le Règlement d'exploitation ferroviaire (REF) de WFP. La règle 117 précise ce qui suit [traduction] :

Les membres d'une équipe d'un mouvement doivent faire entre eux un essai de leurs radios, s'ils en sont munis, avant de quitter leur terminal d'origine ou leur point de relève ou de prise de serviceNote de bas de page 34.

Extrait de la règle 119 du REF de WFP [traduction] :

Lorsqu'il n'y a pas de communication à transmettre ou à recevoir, les récepteurs doivent être réglés au canal de veille approprié et à un volume qui permettra une écoute permanente. Lorsqu'un autre canal doit être utilisé pour effectuer d'autres tâches, au moins une radio, dans la mesure du possible, doit être réglée au canal de veille approprié afin de recevoir les communications d'urgenceNote de bas de page 35.

Il n'existait aucune autre procédure d'exploitation normalisée (PEN) relativement à l'écoute ou aux vérifications quotidiennes des radios.

La règle 125 du REF, Appels d'urgence, indique :

  1. L'employé répétera le mot « URGENCE » trois fois au début de sa transmission pour signaler :
    1. un accident qui a causé des blessures à des employés ou à d'autres personnes;
    2. toute situation éventuellement dangereuse pour les employés ou autres personnes;
    3. toute situation risquant de compromettre la sécurité du passage des mouvements; ou
    4. tout déraillement qui s'est produit sur une voie principale ou en a provoqué l'obstruction.
  2. Lorsqu'un appel d'urgence destiné à une personne ou à un mouvement en particulier n'a fait l'objet d'aucun accusé de réception, tout autre employé à l'écoute doit, si c'est possible, relayer le message par n'importe quel moyen disponible. Les autres employés ne doivent gêner d'aucune manière cette communication.
  3. Tous les appels d'urgence ont priorité absolue sur les autres transmissionsNote de bas de page 36.

Dans l'événement à l'étude, l'opérateur affecté au rechargement avait décidé d'informer le CCF du mouvement non contrôlé plutôt que de lancer un message d'urgence radio sur le canal du chemin de fer. Lors de la diffusion de la situation d'urgence par le CCF sur le canal du chemin de fer, la communication n'a pas commencé par le mot « urgence » répété 3 fois. Les procédures d'urgence, y compris les pratiques de radiocommunication en cas d'urgence, n'étaient pas pratiquées au chemin de fer.

1.15 Examen des radios par le laboratoire

Les 3 radios du matériel des employés des services d'ingénierie ont été récupérées et envoyées au laboratoire du BST en vue d'un examen détaillé.

1.15.1 Radio 1 : Motorola CDM1250 montée sur le tableau de bord

Cette radio provenait de la draisine qui transportait 4 des employés des services d'ingénierie. Le bouton de volume de la radio était réglé à la position intermédiaire et pour le canal du répéteurNote de bas de page 37 utilisé par le chemin de fer.

L'adaptateur arrière pour accessoires à connecteur de 20 broches était endommagé. Cependant, ce dommage n'aurait eu aucun effet sur les fonctions de réception et de transmission de la radio.

Les tests effectués par le laboratoire du BST en utilisant les 2 canaux du chemin de fer (un canal répéteur et un canal de transmission directe) ont permis de conclure que le récepteur radio fonctionnait aux fréquences attribuées par la compagnie. Toutefois, les transmissions radio ont échoué à cause des dommages que les circuits ont probablement subis au cours de l'événement.

1.15.2 Radio 2 : Motorola HT750 portative

Cette radio provenait de la draisine d'ingénierie. Comme le bouton d'alimentation et de volume était réglé sur la position arrêt, cette radio ne fonctionnait probablement pas lors de l'événement. Le bouton du canal était réglé sur la position 2, soit celle du canal répéteur du chemin de fer.

Les tests effectués par le laboratoire du BST en utilisant les 2 canaux du chemin de fer ont permis de conclure que le récepteur radio fonctionnait et transmettait aux fréquences attribuées par la compagnie à l'intérieur de tolérances de décalage acceptables.

1.15.3 Radio 3 : Motorola CM300

Cette radio provenait de la pelle rétrocaveuse. Le bouton du volume de la radio, qui agit aussi comme bouton d'alimentation, était réglé sur la position arrêt. La radio avait été réglée à la position du canal répéteur du chemin de fer.

Les tests effectués par le laboratoire du BST en utilisant les 2 canaux du chemin de fer ont permis de conclure que le récepteur radio fonctionnait aux fréquences attribuées par la compagnie.

1.16 Étude de la ligne de visée pour les communications radio

Le déroulement des communications radio sur le chemin de fer Englewood Railway était conforme au REF. Comme ces communications n'étaient pas enregistrées, celles transmises et reçues au cours de l'événement n'ont pu être expressément établies ou confirmées. Cependant, les membres survivants des services d'ingénierie ne se rappelaient pas avoir entendu le message d'avertissement avant d'avoir été heurtés par le mouvement non contrôlé.

La topographie locale et l'emplacement des pylônes d'antennes radio peuvent compromettre les communications radio. Là où les signaux radio ne peuvent être transmis ni reçus, il existe une zone de silence radio. Afin de déterminer si de telles conditions existaient pour les employés des services d'ingénierie, on a procédé à une étude de la ligne de visée. D'après les résultats de cette étude, la topographie locale et l'emplacement des pylônes d'antennes radio n'auraient pas empêché les communications radio avec les employés des services d'ingénierie.

1.17 Simulations du mouvement non contrôlé

Le laboratoire du BST a effectué un certain nombre de simulations du mouvement non contrôlé à l'aide du logiciel Train Energy and Dynamics Simulator. Le modèle de train et le fichier de voie pour la simulation ont été créés à partir des données provenant des wagons en cause dans l'événement, ainsi que des données sur les déclivités et les courbes. L'enquête n'a pas pu établir l'endroit précis où le mouvement était parti à la dérive. Par conséquent, 2 endroits ont été retenus pour la simulation.

1.17 Simulation 1

Pour la première simulation (tableau 2), l'extrémité avant du wagon au bas de la pente (wagon 1050) se trouvait à la hauteur des cales de roue, soit à 698,8 pieds à l'est du dérailleur. L'extrémité avant du wagon au bas de la pente (wagon 1050) se trouvait aux cales de roue quand l'essai de traction a été effectué.

Tableau 2. Mouvement non contrôlé basé sur le point de départ 1 (pour le wagon 1050 au bas de la pente)
Point de référence Point sur la voie Distance depuis le point de référence (pieds) Temps (secondes) Vitesse (mi/h) Commentaires
1 Ligne au cœur de croisement entre les voies 1 et 2 0 0 0 Point de départ de la mesure
2 Cales de roue 693 0 0
3 Dérailleur 1391,8 67,11 15,16 Déraillement d'un jeu de bogies
4 Entretoises de talon 1589,3 77,31 11,07 Remise sur rails du jeu de bogies
5 Aiguillage de la ligne « H » 1873 92,06 15,05
6 Début du champ de débris 4818,4 166,97 42,34 Point d'impact avec le matériel d'ingénierie
7 Entrée de la courbe à gauche 6161 186,37 51,8
8 Sortie de la courbe à gauche 6595 191,96 54,01 Déraillement de 7 wagons derrière, avec déraillement du wagon 738 au-delà du passage à niveau
9 Extrémité sud du wagon individuel déraillé (wagon 738) 6820,6 194,78 55,14 Déraillement de 7 wagons derrière, avec déraillement du wagon 738 au-delà du passage à niveau
10 Entrée de la courbe à droite 7215 201,17 56,65
11 Emplacement du wagon déraillé le plus au nord 7558,5 203,68 57,85 Déraillement de 4 wagons et du matériel d'ingénierie

1.17.2 Simulation 2

Pour la seconde simulation (tableau 3), l'extrémité avant du wagon au bas de la pente (wagon 1050) se trouvait à 320 pieds à l'est du dérailleur. Le mouvement se trouvait près de cette position quand l'instruction d'arrêter a été donnée à 1 longueur de wagon à l'est du point prévu de mise en place. Cette simulation a également établi la distance minimale requise du mouvement non contrôlé pour qu'il conserve une inertie suffisante pour pouvoir se remettre sur rails à la hauteur des entretoises de talon de l'aiguillage des voies 1 et 2.

Tableau 3. Simulation de la distance minimale (pour le wagon 1050 au bas de la pente)
Point de référence Point sur la voie Distance depuis le point de référence (pieds) Temps (secondes) Vitesse (mi/h) Commentaires
1 Ligne au cœur de croisement entre les voies 1 et 2 0 0 0 Point de départ de la mesure
3 Cales de roue 693 0 0
3X Extrémité nord des wagons (supposée) 1072 0 0 Distance minimale pour la remise sur rails
4 Dérailleur 1391,8 41,15 10,89 Déraillement d'un jeu de bogies
5 Lame d'aiguillage au-delà de la rupture de rail 1589,3 63,61 0,61 Remise sur rails du jeu de bogies
6 Aiguillage de la ligne « H » 1873 100,39 10,16
7 Début du champ d'huile et de débris 4818,4 186,22 40,87 Point d'impact avec le matériel d'ingénierie
8 Entrée de la courbe à gauche 6161 206,20 50,63
9 Sortie de la courbe à gauche 6595 211,92 52,89 Déraillement de 7 wagons derrière, avec déraillement du wagon 738 au-delà du passage à niveau
10 Extrémité sud du wagon individuel déraillé (wagon 738) 6820,6 214,79 54,13 Déraillement de 7 wagons derrière, avec déraillement du wagon 738 au-delà du passage à niveau
11 Entrée de la courbe à droite 7215 219,68 55,7
12 Emplacement du wagon déraillé le plus au nord 7558,5 223,85 56,81 Déraillement de 4 wagons et du matériel d'ingénierie

1.18 Nombre d'essieux montés déraillés nécessaire pour arrêter le mouvement non contrôlé

Une simulation a permis de déterminer le nombre minimal d'essieux montés déraillés nécessaire pour que le mouvement en cause dans l'événement s'arrête avant d'atteindre les entretoises de talon de l'aiguillage (là où il s'est remis sur rails).

En se servant des cales de roue comme point de départ (à 698,8 pieds des dérailleurs), on a conclu que 4 essieux montés déraillés, soit tous les essieux montés du wagon de tête, auraient arrêté le mouvement à quelque 47 pieds avant les entretoises de talon.

1.19 Formation des travailleurs des centres de rechargement

Les travailleurs des centres de rechargement, qui faisaient partie de la division Triage et chargement, recevaient une formation sur des sujets comme la politique en matière de santé et de sécurité, les pratiques de travail sécuritaires relatives à l'équipement de protection individuelle, le droit de refuser d'exécuter un travail dangereux, ainsi que l'état de préparation aux situations d'urgence et le plan d'intervention.

Les travailleurs recevaient aussi une formation de niveau « D » sur le REFNote de bas de page 38. Cette formation était donnée par un formateur à l'interneNote de bas de page 39; elle consistait en 3 heures de cours en classe, suivies d'un test de compréhension. La documentation utilisée pour donner la formation sur le REF aux travailleurs des centres de rechargement portait notamment sur les règles 113 – Attelage à du matériel roulant, et 125 - Appels d'urgence, du REF. Le test de compréhension permettait d'évaluer dans quelle mesure les travailleurs comprenaient certaines procédures en matière d'attelage et de communication des situations d'urgence.

Les travailleurs des centres de rechargement recevaient aussi une formation sur un certain nombre de pratiques de sécurité au travail (PST) et de procédures d'exploitation normalisées (PEN) liées aux travaux effectués dans ces centres, dont les suivantes :

La PST relative aux centres de rechargement contient l'information ci-après relativement à la manœuvre des trains et au déplacement des wagons [traduction] :

Manœuvre des trains

  1. S'il est nécessaire de monter à bord d'un train ou d'en descendre, prenez soin d'avoir les pieds bien d'aplomb.
  2. En attelant des wagons, évitez de vous blesser en tentant de faire des réglages de dernière minute aux mâchoires.
  3. En attelant des wagons à une rame de wagons chargés, ne vous introduisez pas entre deux wagons.
  4. Ne travaillez pas sur des wagons en mouvement.
  5. Tenez-vous à l'écart d'un train en mouvement.
  6. Tenez-vous à l'écart du câble de mise en place quand des wagons sont déplacés, ce câble pouvant produire un effet de « coup de fouet ». Le câble de mise en place doit être utilisé pour manœuvrer par décrochement des wagons grumiers chargés.
  7. Au Centre de rechargement de Woss, chargez les wagons sur la voie 2 d'abord, puis marchez le long de la voie principale pour installer la cale.
  8. Au camp A, chargez d'abord les wagons sur la voie 1 quand c'est possible.

Déplacement des wagons

  • Actionnez le sifflet avant de déplacer un wagon.
  • Ne tentez pas d'arrêter des wagons à la dérive. Des dérailleurs installés à chaque centre de rechargement permettent d'intervenir dans de telles situations d'urgence. Signalez la dérive au moyen d'une série soutenue de brefs coups de sifflet. Tenez-vous à l'écart et laissez le dérailleur faire son travail.
  • Protocole de communication entre le responsable du chargement et l'opérateur affecté au rechargement durant l'utilisation d'un câble de mise en place pour manœuvrer par décrochement des wagons chargés sur la voie :
    1. Le responsable du chargement annonce que la rame est rendue à mi-chemin et l'opérateur répond qu'il a bien compris le message.
    2. Le responsable du chargement commence alors à annoncer les longueurs de wagon à l'approche du dérailleur : 8, 4, 2, 1, 0,5, 10 pieds et commande l'arrêt; si l'opérateur affecté au rechargement ne peut entendre une des annonces, il ARRÊTE immédiatement le mouvement des wagons.
  • Arrêtez les mouvements sur toutes les lignes quand un signal n'est pas compris.
  • Pour atteler des wagons, rétrogradez le manipulateur à temps pour diminuer la pression sur les wagons vides sans donner du jeu dans le câble de mise en place. Après l'accrochage des wagons, reculez pour vous assurer qu'ils sont tous solidement attelés entre eux.
  • Une bonne position peut éviter les chutes quand on tente de serrer un frein à main qui peut glisser par inadvertance. Pour éviter les chutes en serrant des freins à main, écartez les pieds à la largeur des épaules et décalez-les. Une main sur la roue du frein à main et l'autre sur le crabot, campez solidement les pieds et soyez prêt en cas de glissement du frein à mainNote de bas de page 40

Au Centre de rechargement de Woss, l'opérateur affecté au rechargement actionnait le sifflet lors du déplacement des wagons. La PST exigeait d'émettre une série soutenue de brefs coups de sifflet quand des wagons partaient à la dérive. Dans l'événement à l'étude, il n'y a pas eu de série soutenue de brefs coups de sifflet pour signaler le mouvement non contrôlé.

En ce qui concerne l'attelage à du matériel roulant, la règle 113 du REF indique notamment ce qui suit :

(d) Lorsqu'on s'attelle à du matériel roulant pour quelque raison que ce soit, sauf pour les passages à la butte et les manœuvres en palier où les wagons sont dételés intentionnellement en mouvement, il faut étirer les attelages pour s'assurer que le matériel est bien atteléNote de bas de page 41.

Au moins une compagnie ferroviaire de classe 1 enjoint aux membres de ses équipes d'exploitation d'inspecter visuellement l'attelage pour s'assurer que les articulations (points de pivotement) du lève-verrou à manœuvre par le bas sont correctement alignées. Lorsque les verrous d'attelage se sont bien logés pour immobiliser la mâchoire, les articulations sont alignées à l'horizontale (figure 25 et figure 26). Toutefois, cet indicateur d'un attelage réussi n'était pas largement connu ni diffusé dans les documents de formation de l'industrie ferroviaire au moment de l'événement.

Figure 25. Bon alignement des articulations du lève-verrou dans un verrou à manœuvre par le bas (verrou complètement abaissé) (Source : Compagnie des chemins de fer nationaux du Canada)
Bon alignement des articulations du lève-verrou dans un verrou à manœuvre par le bas
Figure 26. Mauvais alignement des articulations du lève-verrou dans un verrou à manœuvre par le bas (verrou non complètement abaissé) (Source : Compagnie des chemins de fer nationaux du Canada)
Mauvais alignement des articulations du lève-verrou dans un verrou à manœuvre par le bas

Par contre, l'observation générale du lève-verrou à manœuvre par le bas pour vérifier que le verrou de la mâchoire est complètement abaissé (c.-à-d. que l'attelage est réussi) est une pratique de longue date dans toute l'industrie ferroviaire.

Le document Railway Safety Program: Safety Handbook de la BCSA (un outil de soutien pour les chemins de fer de la province nouvellement certifiés, mais qui n'a pas été conçu pour remplacer le régime de formation exigé par l'organisme de réglementation) présente l'information ci-après au sujet de l'attelage de wagons [traduction] :

Lors de l'attelage de wagons :

  1. Assurez-vous que le wagon auquel vous vous attelez est bien immobilisé pour éviter qu'il se déplace au moment de l'attelage.
  2. Tenez-vous à l'écart des attelages avant l'accouplement au locotracteur ou à d'autres wagons.
  3. Avant d'atteler des wagons, assurez-vous que tous les attelages sont alignés et qu'au moins une mâchoire est ouverte.
  4. Quand des wagons sont sur le point d'être attelés, évitez de régler un bras d'attelage, une mâchoire, un boyau ou un robinet d'arrêt.
  5. Dans la mesure du possible, confirmez que les wagons sont bien attelés ensemble avant de les déplacer ou de les laisser sur place. Une légère pousse ou traction devrait suffire à cette fin.
  6. Assurez-vous qu'un robinet d'arrêt est laissé ouvert après avoir déplacé des wagons dont les conduites d'air sont atteléesNote de bas de page 42.

Le manuel de sécurité, qui n'est pas un instrument réglementaire, ne comportait aucune information suggérant que l'alignement horizontal des articulations du lève-verrou pouvait servir à confirmer visuellement que le verrou était complètement abaissé pour engager la mâchoire.

1.19.1 Formation en cours d'emploi pour les employés d'exploitation au chemin de fer Englewood Railway

Chez Englewood Railway, l'apprentissage pour le poste de responsable du chargement comportait une formation en cours d'emploi dans le cadre de laquelle un stagiaire faisait normalement partie de l'équipe du centre de rechargement. Le stagiaire commençait par observer le travail en cours d'exécution, notamment :

Des employés d'expérience (qui agissaient à titre de formateurs) donnaient des consignes, surveillaient et évaluaient sans cesse les stagiaires pour toutes les tâches, y compris l'attelage de wagons. Les formateurs remettaient à la direction des rapports périodiques sur la progression des stagiaires. En consultation avec les formateurs, la direction approuvait la fin de la formation d'un stagiaire donné, le moment venu. Une fois leur formation terminée, les responsables du chargement étaient considérés comme qualifiés pour effectuer le travail de façon autonome.

Dans l'événement à l'étude, le responsable du chargement avait reçu une formation en cours d'emploi d'environ 6 mois avant de commencer à travailler de façon autonome en cette qualité.

Les dossiers de formation en cours d'emploi contenaient des mises à jour sur sa progression. Cependant, les sujets abordés au cours de la formation n'étaient pas expressément documentés, et il n'existait aucun compte rendu des tests de compréhension pour chacun des éléments obligatoires.

1.19.1.1 Formation propre à la vérification visuelle d'un attelage réussi

Pour le type d'attelage (à manœuvre par le bas) en cause dans l'événement, on peut procéder à une confirmation visuelle en regardant si les articulations du lève-verrou à manœuvre par le bas sont bien alignées (figure 24 et figure 25). Si ce n'est pas le cas, les verrous ne s'abaissent pas complètement en place et l'attelage ne tient pas. Toutefois, il a été établi que certains responsables du chargement, y compris celui en cause dans l'événement, n'étaient pas au courant de cette méthode de confirmation visuelle.

1.20 Inspection et réparation de wagons

En 2006, la WFP a fait l'acquisition du chemin de fer Englewood Railway, y compris de tous ses actifs (les wagons). Englewood Railway avait un parc de 406 wagons, dont 21 wagons utilitaires. Le matériel roulant utilisé par le chemin de fer était d'âge varié; certains wagons avaient été construits en 1949 et d'autres avaient été reconstruits en 1981. On avait modifié une partie du matériel pour l'adapter au transport de grumes de diverses longueurs et pour moderniser leur système de freinage par rapport à la configuration d'origine.

Le chemin de fer employait des travailleurs affectés aux travaux mécaniques (c.-à-d. des wagonniers) pour inspecter et réparer le matériel roulant. De façon générale, les wagonniers avaient été qualifiés par d'autres chemins de fer ou avaient reçu une formation interne de la part de wagonniers qualifiés d'Englewood Railway. Du point de vue de l'organisme de réglementation provincial, ces wagonniers étaient qualifiés pour effectuer des inspections et des réparations sur les wagons.

Le document Railway Freight Car Inspection and Safety Guidelines for British Columbia Provincial Industrial Railways (lignes directrices pour l'inspection et la sécurité des wagons des chemins de fer industriels de la Colombie-Britannique) indique notamment [traduction] :

4. INSPECTIONS DE SÉCURITÉ

4.1 Sous réserve des articles 20 et 21 des présentes Lignes directrices, une compagnie de chemin de fer doit s'assurer que les wagons de marchandises qu'elle met ou maintient en service sont exempts de toutes défectuosités relatives à la sécurité et qu'ils sont conformes aux lignes directrices Railway Safety Appliance Standards Regulations Guidelines, ou à la dernière version de la norme de sécurité S-2044 de AAR, intitulée « Safety Appliance Requirements for Freight Cars » du Manual of Standards and Recommended Practices.

4.2 Les inspections de sécurité doivent être effectuées

  1. là où les trains sont formés;
  2. sur les wagons ajoutés aux trains;
  3. là où des wagons sont échangés.

De telles inspections peuvent avoir lieu avant ou après qu'un wagon est placé dans un train à l'endroit considéré.

[…]

21. EXCEPTIONS

[…]

21.2 Le paragraphe 4.2 des présentes Lignes directrices ne s'applique pas aux wagons de marchandises utilisés seulement en service exclusif, lorsque la compagnie de chemin de fer :

  1. établit pour ces wagons des critères et des restrictions appropriés en matière d'inspection de sécurité; et
  2. fournit au ministère des Transports et de l'Infrastructure (MOTI) de la Colombie-Britannique des listes ferroviaires précisant les endroits visés par le service exclusif, la distance aller-retour, le type de matériel utilisé, les critères d'inspection applicables et toute restriction imposée à l'exploitation d'un tel matérielNote de bas de page 43.

Chez Englewood Railway, les wagons étaient considérés comme étant en service exclusif (c.-à-d. qu'ils n'étaient pas échangés à d'autres chemins de fer). Ils étaient de ce fait admissibles à l'exception mentionnée à l'article 21 du document Railway Freight Car Inspection and Safety Guidelines for British Columbia Provincial Industrial Railways, ce qui permettait au chemin de fer d'établir les critères d'inspection applicables et toute restriction pouvant être imposée.

Une inspection des wagons était effectuée avant le départ par des équipes de train formées et qualifiées pour effectuer de tels contrôles. Généralement, les wagonniers effectuaient des inspections de sécurité quand les wagons étaient vides, soit tous les 7 à 10 jours sur le terrain. Les dossiers d'inspection des wagons en cause dans l'événement ont été examinés. Aucune anomalie n'a été relevée.

1.20.1 Installations de réparation mécanique

Les installations de réparation mécanique d'Englewood Railway documentaient les inspections et les réparations effectuées sur les wagons de l'entreprise. On a souligné que les réparations étaient effectuées selon les normes de l'AAR. Englewood Railway n'étant pas membre de l'AAR, il n'était pas tenu de se conformer à ses normes ni n'était assujetti aux vérifications de cet organisme.

Le chemin de fer ne disposait pas d'un programme interne officiel d'assurance qualité pour ses installations de réparation, et un tel programme n'était pas obligatoire aux termes de la réglementation provinciale. Par comparaison, les installations d'entretien et de réparation des compagnies ferroviaires de classe 1 disposent généralement d'un programme d'assurance qualité qui surveille et vérifie l'entretien et les réparations des wagons pour s'assurer qu'ils sont effectués conformément aux normes applicables.

En règle générale, l'AAR vérifie chaque année les compagnies de chemin de fer membres et leurs programmes de réparation mécanique. Ces vérifications, effectuées par le Mechanical Inspection Department du Transportation Technology Center Inc., comprennent généralement une évaluation de l'assurance qualité du chemin de fer ainsi que des inspections et de la formation techniques à l'interne, pour veiller à ce que le programme réponde aux spécifications de l'industrieNote de bas de page 44. BCSA n'avait fait aucune vérification officielle des installations de réparation mécanique.

Les dossiers de réparation des wagons en cause dans l'événement ont été examinés. On a remarqué que la réparation par soudage effectuée sur le verrou d'attelage du wagon 1043 n'était pas consignée. Par conséquent, il n'a pas été possible de savoir si cette réparation avait été faite par le chemin de fer. De plus, il n'y avait pas de dossier de réparation au sujet du verrou à manœuvre par le haut installé sur l'attelage en question.

1.21 Statistiques du BST sur les événements de mouvements imprévus ou non contrôlés

Entre 2008 et 2017, 554 événementsNote de bas de page 45 ont été signalés au BST pour des mouvements imprévus ou non contrôlés sur l'ensemble des chemins de fer sous réglementation fédérale au Canada (tableau 4).

Tableau 4. Événements signalés au BST mettant en cause un mouvement imprévu ou non contrôlé, 2008 à 2017
Mouvement non contrôlé en raison d'une 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 Total
Perte de maîtrise 6 0 2 3 0 3 0 1 4 2 21
Manœuvre sans frein à air* 17 14 10 16 12 24 21 22 18 21* 175
Immobilisation insuffisante 25 37 25 32 44 42 38 37 29 39 345
Véhicule d'entretien 0 1 2 0 0 2 2 0 0 3 10
Total 48 52 39 51 56 71 61 60 51 65 554

* L'accident à l'étude ne fait pas partie de ce nombre car Englewood Railway n'est pas un chemin de fer de compétence fédérale.

En général, les mouvements non contrôlés sont attribuables à 1 des 4 causes suivantes :

  1. Perte de maîtrise – Quand les freins à air disponibles ou les systèmes de la locomotive n'arrivent pas à retenir un train arrêté sous surveillance, ou lorsqu'un mécanicien de locomotive ou un opérateur de loco-commande (Beltpack) n'est pas en mesure de maîtriser un train au moyen des freins à air disponibles.
  2. Manœuvre sans freins à air – Quand un matériel roulant est manœuvré dans un triage en utilisant seulement les freins à air de la locomotive (autrement dit, il n'y a pas de freins à air disponibles sur les wagons manœuvrés). Lorsqu'un mouvement non contrôlé se produit, ces situations peuvent faire que des wagons sortent du triage, de la voie d'évitement ou d'un embranchement industriel et entrent sur la voie principale.
  3. Immobilisation insuffisante – Quand un wagon, une rame de wagons ou un train est laissé sans surveillance et se met à rouler de façon non contrôlée, situation ayant en général une ou plusieurs des causes suivantes :
    • aucun frein à main n'a été serré ou un nombre insuffisant de freins à main ont été serrés;
    • le frein à main d'un wagon (ou de plusieurs wagons) est défectueux ou inefficace, et
    • les freins à air du train se desserrent pour diverses raisons.
  4. Véhicule d'entretien – Mouvement non contrôlé de matériel d'entretien de la voie.

Le tableau 5 présente une répartition des événements en fonction de leurs conséquences.

Tableau 5. Conséquences des événements mettant en cause un mouvement non contrôlé, 2008 à 2017
Conséquence 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 Total
Déraillement de 1 à 5 wagons 23 29 18 22 27 26 28 2 27 28 257
Déraillement de plus de 5 wagons 5 1 0 0 2 2 0 1 2 1 14
Collision 24 30 24 32 28 40 35 33 23 34 303
Incidence sur la voie principale* 9 4 4 7 7 10 6 4 5 5 61
Présence de marchandises dangereuses 16 12 8 10 7 14 17 15 9 18 126
Nombre de blessés ou de décès** 1 1 0 0 2 49 0 0 1 1** 55

* A commencé ou s'est engagé sur la voie principale, ou l'a obstruée.
** L'accident à l'étude ne fait pas partie de ce nombre car Englewood Railway n'est pas un chemin de fer de compétence fédérale.

Sur la période de 10 ans, parmi les 554 événements :

Des 21 mouvements imprévus ou non contrôlés causés par une perte de maîtrise, 14 ont eu une incidence sur la voie principale.

En 2017, 65 événements mettant en cause des mouvements non contrôlés se sont produits, soit le deuxième total annuel le plus élevé des 10 dernières années. Au cours de la dernière décennie (de 2008 à 2017), il s'est produit en moyenne 55,4 événements de mouvements non contrôlés chaque année.

Depuis 1994, en plus de l'événement à l'étude, le BST a enquêté sur 30 autres événements mettant en cause des mouvements non contrôlés (annexe A). En général, même si les mouvements non contrôlés sont peu fréquents, ils peuvent également être à haut risque et avoir des conséquences extrêmement graves, surtout en présence de marchandises dangereuses, comme l'a montré l'accident de Lac-MéganticNote de bas de page 46. Pour cette raison, le Bureau a recommandé que :

le ministère des Transports exige que les compagnies ferroviaires canadiennes mettent en place des moyens de défense physiques additionnels pour empêcher le matériel de partir à la dérive.
Recommandation R14-04 du BST

En février 2018, TC a donné sa plus récente réponse à la recommandation R14-04, qui précisait notamment ce qui suit :

Depuis l'accident tragique à Lac-Mégantic, Transports Canada a adopté de nombreuses mesures pour améliorer la sécurité ferroviaire. Elles comprennent des exigences plus strictes concernant l'immobilisation du matériel ferroviaire laissé sans surveillance, un règlement plus strict concernant les systèmes de gestion de la sécurité des compagnies de chemin de fer, un règlement qui prévoit des amendes pour toute infraction à la Loi sur la sécurité ferroviaire, des normes renforcées relatives aux wagons-citernes, des plans d'intervention d'urgence et un nouveau régime de responsabilité et d'indemnisation pour les chemins de fer sous réglementation fédérale. On trouvera une liste détaillée de ces mesures au http://www.tc.gc.ca/fra/medias/fiches-information-menu-7564.html.

La recommandation R14-04 du Bureau de la sécurité des transports porte tout particulièrement sur l'immobilisation de trains laissés sans surveillance. Le BST recommande que Transports Canada exige des compagnies ferroviaires canadiennes qu'elles mettent en place des moyens de défense physiques additionnels pour empêcher le matériel roulant de partir à la dérive.

Comme suite à l'accident, Transports Canada a imposé des exigences plus strictes sur l'immobilisation des trains laissés sans surveillance. Le ministère a déposé une injonction ministérielle en vertu de la Loi sur la sécurité ferroviaire qui exige que les compagnies ferroviaires satisfassent à des exigences normalisées sur le serrage des freins à main et que des moyens de défense physiques supplémentaires soient mis en place pour immobiliser les trains.

En octobre 2015, Transports Canada a approuvé une version renforcée de la règle 112 du Règlement d'exploitation ferroviaire du Canada sur l'immobilisation des trains. Les freins à main sont le premier moyen de protection pour empêcher que le matériel roulant parte à la dérive. Un nombre suffisant de freins à main empêchera tout mouvement du matériel roulant dans toutes les conditions météorologiques et sur une période pratiquement illimitée. Ce règlement révisé comprend un tableau complet sur le serrage des freins à main dans toutes sortes de situations d'exploitation à l'intention du secteur ferroviaire. Une fois que les freins sont serrés, un autre employé d'un niveau de connaissances approprié doit confirmer que le matériel est correctement immobilisé. Par exemple, d'après ce règlement, un train de 10 000 à 14 000 tonnes sur une pente de 1 % devrait être immobilisé au moyen de 26 freins à main, en plus des freins à main sur toutes les locomotives de tête du train. Outre les freins à main, le matériel ferroviaire, lorsqu'il est sans surveillance sur une voie principale, une voie d'évitement ou une voie de subdivision et dans les endroits à risque élevé, doit être immobilisé par d'autres moyens physiques indiqués dans le règlement. Ce règlement révisé comprend des exigences additionnelles à respecter quand on utilise des freins à air comme moyen d'immobilisation complémentaire.

Des fonds additionnels ont été attribués pour accroître la sécurité des mouvements ferroviaires de marchandises dangereuses. Ces fonds devraient permettre d'accroître la capacité d'inspection et d'améliorer la formation pour assurer une surveillance constante et plus rigoureuse partout au pays; de meilleurs systèmes pour tester, classer, inscrire et schématiser les marchandises dangereuses et leurs mouvements, et du soutien à une meilleure gestion des risques; d'augmenter les contributions du gouvernement fédéral pour des investissements locaux dans des passages à niveau plus sécuritaires afin de prévenir les accidents; et du soutien additionnel aux premiers intervenants, soit de meilleurs outils et l'information nécessaire pour mieux protéger nos collectivités.

Les activités de surveillance de Transports Canada comprennent le contrôle de la sécurité des activités des compagnies de chemin de fer et la conformité de celles-ci aux règles, à la réglementation et aux normes d'ingénierie au moyen d'audits et d'inspections, ainsi que la prise de mesures adéquates d'application de la loi, au besoin. La surveillance des nouveaux règlements fait partie du plan de surveillance et demeure une priorité. Quoique ce nouveau règlement soit plus exhaustif que sa version précédente, les inspecteurs de la sécurité ferroviaire n'ont pas trouvé que le secteur était incertain relativement à l'application du règlement. Lorsqu'ils découvrent une non-conformité, ils prennent les mesures appropriées.

Le 1er avril 2015, le nouveau Règlement sur les sanctions administratives pécuniaires est entré en vigueur dans le cadre de la Loi sur la sécurité ferroviaire. Une sanction administrative pécuniaire est une amende que Transports Canada impose aux compagnies ou aux personnes qui contreviennent à la Loi sur la sécurité ferroviaire, ou à la réglementation et aux règles adoptées en vertu de la Loi. On trouvera une liste des sanctions administratives pécuniaires relatives à la sécurité ferroviaire imposées par Transports Canada au https://www.tc.gc.ca/fra/securiteferroviaire/securiteferroviaire-975.html.

Transports Canada a pris des mesures concrètes en vue d'adopter la recommandation R14-04. Le ministère continue de surveiller la mise en œuvre du règlement et de contrôler la conformité des compagnies de chemin de fer.

Pour sa part, l'Association des chemins de fer du Canada (ACFC) mène des consultations avec les associations et les organisations touchées à propos des changements qu'elle entend suggérer sur l'incorporation d'exigences pour des circonstances exceptionnelles que ne prévoyait pas la version précédente de la règle. On s'attend à ce que l'ACFC dépose ses révisions auprès du ministère d'ici à mars ou avril 2018.

En mars 2018, le Bureau a évalué de nouveau la réponse de TC à la recommandation R14-04. La réévaluation a indiqué que les mouvements non contrôlés continuaient de présenter un risque pour le réseau de transport ferroviaire. Comme les moyens de défense actuels ne semblent pas être suffisants pour réduire le nombre de mouvements non contrôlés et améliorer la sécurité, le Bureau a considéré la réponse de TC à sa recommandation comme étant en partie satisfaisante.

1.22 Liste de surveillance du BST

La gestion de la sécurité et la surveillance resteront sur la Liste de surveillance du BST jusqu'à ce que :

La Liste de surveillance du BST énumère les principaux enjeux de sécurité qu'il faut s'employer à régler pour rendre le système de transport canadien encore plus sûr.

La gestion de la sécurité et la surveillance figurent sur la Liste de surveillance 2018. Comme le montre l'événement à l'étude, il faut reconnaître les dangers associés aux mouvements non contrôlés lors des évaluations des risques pour élaborer et mettre en œuvre des stratégies d'atténuation appropriées.

1.23 Rapports de laboratoire du BST

Le BST a produit les rapports de laboratoire suivants dans le cadre de la présente enquête :

2.0 Analyse

L'analyse portera sur les points suivants : mécanisme de la défaillance ayant entraîné la séparation des attelages; installation et inspection des dérailleurs; formation des employés participant aux opérations du centre de rechargement; pratiques de réparation; procédures d'intervention en situation d'urgence, et évaluation du risque de dérive.

2.1 L'accident

L'accident s'est produit quand une rame de 11 wagons chargés de grumes s'est séparée du mouvement et a dévalé la pente descendante de façon non contrôlée avant de heurter des véhicules d'entretien. La rame de wagons à la dérive est sortie du Centre de rechargement de Woss et a accéléré à plus de 40 mi/h dans la pente descendante abrupte et continue de la voie, où les wagons ont percuté sans avertissement les véhicules d'entretien à bord desquels se trouvaient des employés sur la voie de la ligne « H ». Les wagons ont poussé les véhicules sur une distance supplémentaire de 1340 pieds dans la pente, où ils ont franchi 2 courbes prononcées à des vitesses estimées à plus de 50 mi/h. À cette vitesse, les wagons chargés ont basculé et déraillé. Les 7 derniers wagons ont déraillé en premier, puis les 4 premiers wagons qui poussaient les véhicules d'entretien ont déraillé. Les wagons de tête ont déversé leurs grumes vers l'avant et sur le côté haut de la courbe, enfouissant les véhicules d'entretien occupés. La collision, le déraillement et l'impact des grumes déversées ont blessé mortellement 3 des employés des services d'ingénierie et grièvement les 2 autres.

Au cours d'une réparation antérieure de l'attelage, on avait installé un verrou à manœuvre par le haut dans le mécanisme à manœuvre par le bas. Bien qu'une telle configuration soit admissible, les dimensions du verrou en cause dans l'événement l'ont fait se déplacer vers l'arrière, de telle sorte que, quand la mâchoire a été ouverte et le levier de dételage a été relâché, le verrou s'est déposé sur le dessus de l'extrémité de la mâchoire et sur une butée de positionnement à l'intérieur de la tête d'attelage. La synchronisation mécanique du verrou a été légèrement retardée au cours de l'attelage; par conséquent, le verrou ne s'est pas complètement abaissé en place. Même si le verrou ne se trouvait pas dans la position verrouillée, il y avait interférence entre l'extrémité de la mâchoire et le verrou en raison du rayon réduit et de la dureté de l'arête inférieure du verrou. Le verrou d'attelage s'était suffisamment engagé dans l'extrémité de la mâchoire pour réussir l'essai de traction. Comme le verrou ne s'était pas abaissé complètement et verrouillé en place, la défaillance dans l'attelage du wagon 1043 est survenue quand l'arête supérieure de l'extrémité de la mâchoire partiellement verrouillée a cédé et s'est déformée sous la charge, ce qui a libéré la mâchoire.

Le personnel du centre de rechargement n'avait pas reçu de formation officielle sur l'utilisation d'une vérification visuelle pour vérifier l'attelage.

Le responsable du chargement a informé l'opérateur affecté au rechargement au moment de la séparation initiale des attelages. Ni l'un, ni l'autre ne prévoyait que les wagons à la dérive rouleraient au-delà du dérailleur à l'extrémité ouest de la voie 1. À cause de la pente abrupte, la rame de 11 wagons avait accéléré jusqu'à une vitesse comprise entre 11 et 15 mi/h quand elle a atteint un dérailleur. C'est alors que le bogie avant du wagon de tête de la rame a déraillé comme prévu. Cependant, le dérailleur a été endommagé au contact avec les wagons, ce qui l'a rendu inutilisable pour les roues qui restaient à passer.

La rame de wagons à la dérive se serait arrêtée avant d'atteindre l'aiguillage si les 2 bogies du wagon de tête avaient quitté les rails. Toutefois, le seul bogie qui a déraillé n'a pas généré une force de résistance suffisante pour arrêter la rame de wagons à la dérive avant que les roues déraillées se remettent sur rails à la hauteur de l'entretoise de talon de l'aiguillage suivant. Bien que cela ne soit pas chose courante, il arrive à l'occasion que des roues déraillées se remettent sur rails, habituellement à un aiguillage ou à un passage à niveau, où les roues sont à nouveau guidées pour remonter sur la surface de roulement des rails. Il est très rare que du matériel roulant ayant quitté les rails sous l'action d'un dérailleur se remette sur rails. La gravité de la situation n'était pas évidente pour l'équipe jusqu'à ce que les wagons se soient remis sur rails et aient quitté les installations de rechargement pour entrer sur la voie de la ligne « H ». Des simulations ont montré que la rame de wagons à la dérive aurait atteint les employés des services d'ingénierie dans les 90 à 127 secondes après la remise sur rails des wagons à l'aiguillage.

2.2 Installation, entretien et inspection des dérailleurs

Les dérailleurs sont conçus de manière à faire dérailler un nombre suffisant de roues pour immobiliser un mouvement. La réglementation exige que des dérailleurs soient placés à une distance suffisante de la structure de la voie qu'ils visent à protéger pour éviter que les wagons déraillés ne viennent obstruer cette structure.

Le dérailleur sur la voie 1 était un modèle Western Cullen-Hayes, Inc. à charnière et à glissement. Le dérailleur avait été installé pour empêcher des mouvements non contrôlés sur la voie 1 d'entrer sur la voie de la ligne « H », qui présentait une pente descendante abrupte en direction de la voie principale. Les instructions du fabricant pour ce dérailleur précisaient qu'il devrait être installé de sorte que tous les trous dans les brides plates pour traverse de la boîte-guide reçoivent chacun un crampon ou un tirefond de façon à fixer l'appareil solidement aux traverses. Toutefois, dans le cas du dérailleur sur la voie 1, les trous en question n'avaient pas tous reçu un crampon. Des crampons ordinaires avaient été utilisés, ce que le fabricant juge acceptable, et le dérailleur avait été posé sur des traverses en bois mou qui s'étaient détériorées avec le temps. Le dérailleur avait un nombre insuffisant de crampons et était placé sur des traverses en bois mou détériorées (pourriture) dans une zone de ballast pollué qui empêchait un bon drainage.

Selon les meilleures pratiques de l'industrie, les dérailleurs à charnière et à glissement doivent être installés sur des traverses de bois dur entièrement supportées et doivent être fixés avec des tirefonds occupant tous les trous dans la boîte-guide horizontale. La meilleure pratique en vigueur dans les grandes compagnies ferroviaires consiste à ce qu'un employé qualifié inspecte tous les mois les dérailleurs pour vérifier qu'ils fonctionnent correctement. L'inspection porte notamment sur les points suivants : le dérailleur est du bon type et de la bonne dimension; il est en bon état de fonctionnement; les traverses sous les dérailleurs sont saines; les attaches sont intactes; et la traverse supporte entièrement le dérailleur. Ces normes et ces meilleures pratiques de l'industrie ne sont pas expressément mentionnées ni exigées dans les lignes directrices Rules Respecting Track Safety Guidelines for British Columbia Provincial Industrial Railways (Règles relatives aux lignes directrices sur la sécurité de la voie pour les chemins de fer industriels provinciaux de la Colombie-Britannique). Même si le dérailleur respectait les exigences réglementaires provinciales, il n'était pas conforme aux normes du fabricant et de l'industrie. Si la conformité aux instructions du fabricant et la prise en compte des meilleures pratiques de l'industrie sur l'utilisation des dérailleurs ne sont pas prescrites dans les documents d'orientation de la compagnie ni dans les exigences réglementaires, l'installation, l'entretien et l'inspection des dérailleurs pourraient laisser à désirer, ce qui augmente le risque qu'ils ne fonctionnent pas comme prévu.

2.3 Mesures correctives prises par suite des vérifications réglementaires

En 2013, l'organisme British Columbia Safety Authority (BCSA) a mené une vérification détaillée d'Englewood Railway. La vérification a évalué le système de gestion de la sécurité (SGS) du chemin de fer comme étant [traduction] « efficace, sauf exceptions ». La vérification de 2013 a permis de constater qu'il y avait 26 risques. Des plans de mesures correctives ont été élaborés pour les problèmes suivants :

En 2015, la vérification a relevé une non-conformité dans l'inspection hebdomadaire de la voie et la mise à jour du SGS en fonction des règles et règlements en vigueur à ce moment. Les vérifications annuelles subséquentes ont permis de constater quelques améliorations à ces chapitres. Cependant, la vérification de 2016 a constaté que le chemin de fer n'était pas en mesure de confirmer que les inspections à pied requises avaient lieu. Après des vérifications réglementaires, si les plans de mesures correctives ne sont pas complètement mis en œuvre et si leur efficacité n'est pas surveillée, il y a un risque accru que les changements nécessaires ne se produisent pas ou ne règlent pas effectivement le problème en temps opportun.

2.4 Inspection des composants d'attelage du wagon 1043

L'attelage du wagon 1043 en cause dans l'événement présentait dans son verrou des différences dimensionnelles et une usure qui l'empêchaient de fonctionner correctement. Notamment :

Une partie des différences dimensionnelles étaient attribuables à des tolérances de fabrication et à des configurations différentes du verrou. D'un point de vue réglementaire, il était acceptable d'utiliser un verrou à manœuvre par le haut dans un attelage à manœuvre par le bas. Cependant, avec le temps et l'usure normale en service, les différences dimensionnelles du verrou d'attelage ont augmenté et fini par nuire au fonctionnement de l'attelage.

Dans l'attelage en cause dans l'événement, l'usure s'est produite à l'arrière de la tête du verrou d'attelage, un endroit inaccessible et impossible à calibrer. Étant donné qu'un ensemble d'attelage est considéré comme un élément à entretien « selon l'état », l'Association of American Railroads (AAR) n'exige pas expressément qu'il soit inspecté selon un calendrier. S'il n'est pas exigé que les composants d'un attelage soient régulièrement inspectés, l'usure de ces composants pourrait passer inaperçue, ce qui augmente le risque que l'attelage ne fonctionne pas comme prévu.

2.5 Méthodes de vérification des attelages au cours de manœuvres

Englewood Railway disposait de procédures d'exploitation normalisées et de pratiques de sécurité au travail pour les travaux en cours d'exécution, notamment la mise à l'essai d'attelages entre les wagons au moyen d'un essai de traction. La formation à cet égard était dispensée en cours d'emploi, les stagiaires observant les employés expérimentés, puis suivant à leur tour la procédure tout en étant eux-mêmes observés.

Pour vérifier un attelage au cours de manœuvres, le chemin de fer faisait procéder à des essais de traction par l'application d'une tension aux attelages fermés. Il s'agissait là de la seule méthode de vérification des attelages à être expressément enseignée et utilisée.

Aux centres de rechargement, seuls quelques employés affectés au rechargement savaient que, quand un verrou d'attelage s'abaisse correctement en place pour immobiliser une mâchoire, les articulations du lève-verrou se trouvent alignées à l'horizontale et constituent une confirmation visuelle d'un attelage réussi. Cette vérification visuelle n'était pas bien connue au sein de la compagnie ni dans l'industrie ferroviaire dans son ensemble. Chez Englewood Railway, cette façon de procéder n'était pas documentée ni expressément enseignée.

La rédaction détaillée et étape par étape des procédures essentielles à la sécurité contribue à faire en sorte que tous les employés exécutent ces procédures d'une manière normalisée et complète. Une procédure d'attelage détaillée, rédigée en consultation avec des employés expérimentés, aurait permis de prendre en compte les meilleures pratiques de l'industrie et l'expérience des employés. Cependant, comme la confirmation visuelle du bon alignement des articulations du lève-verrou n'était pas largement connue et que seul un nombre limité d'employés d'Englewood Railway était au courant de cette façon de faire, il est possible qu'elle n'aurait pas ressorti comme un moyen supplémentaire de sécurité. Si les procédures d'attelage des wagons ne sont pas décrites de façon exhaustive dans les instructions de la compagnie et si elles ne sont pas enseignées systématiquement aux employés d'exploitation, il y a un risque accru que les attelages et leur vérification au cours de manœuvres ne soient pas toujours exécutés d'une manière sécuritaire et uniforme.

2.6 Radios et communications radio

Les 3 radios utilisées par les employés des services d'ingénierie ont été jugées en bon état de fonctionnement du point de vue des fréquences radio de la compagnie. Le volume de la radio portative était réglé sur la position arrêt. Il en était de même pour la radio de la pelle rétrocaveuse. Cependant, la radio de la draisine, qui transportait 4 des 5 employés des services d'ingénierie, fonctionnait et avait été réglée sur le canal répéteur du chemin de fer.

Il n'y avait aucun problème qui aurait empêché l'accès radio depuis le site par les 2 antennes à distance du chemin de fer. Dans la zone de l'événement, les 2 antennes à distance (c.-à-d. pour le canal répéteur et le canal pour la transmission directe du chemin de fer) fonctionnaient comme prévu; ce qui signifie qu'il aurait été possible d'avoir des communications radio entre l'équipe d'exploitation, le contrôleur de la circulation ferroviaire (CCF) et les employés des services d'ingénierie.

2.7 Procédures d'urgence pour les dangers au cours de manœuvres

Dans l'événement à l'étude, le responsable du chargement a averti l'opérateur affecté au rechargement dès qu'il s'est rendu compte que les wagons s'étaient remis sur rails, roulaient à la dérive à l'extérieur des installations de rechargement et étaient entrés sur la voie de la ligne « H ». Plutôt que de diffuser immédiatement un message d'urgence sur le canal du chemin de fer, l'opérateur affecté au rechargement a tenté de communiquer avec le contrôleur de la circulation ferroviaire (CCF) sur le canal de Woss afin de l'informer de la situation. Cependant, le canal du chemin de fer était celui normalement utilisé pour les activités d'exploitation, y compris les communications radio d'urgence.

Après 2 tentatives infructueuses pour entrer en communication avec le CCF sur le canal de Woss, l'opérateur affecté au rechargement est passé sur le canal du chemin de fer et a répété l'appel. Ce n'est qu'à ce moment que le CCF a reçu l'appel de l'opérateur affecté au rechargement et a été en mesure de relayer le message aux autres employés dans le secteur les avisant que des wagons roulaient à la dérive sur la ligne « H » en direction de Woss.

Les pratiques de sécurité au travail exigeaient notamment de recourir à une série soutenue de brefs coups de sifflet pour avertir les employés dans les environs d'un mouvement non contrôlé. Même s'il est improbable que les employés des services d'ingénierie auraient pu entendre les coups de sifflet depuis l'intérieur de leurs véhicules (qui étaient en mouvement et à bonne distance du centre de rechargement), l'alarme requise n'a pas été déclenchée.

Les 2 employés du Centre de rechargement avaient reçu une formation sur la règle 125 du REF, Appels d'urgence, et avaient subi un test de compréhension à ce chapitre, mais les procédures d'urgence, y compris les appels d'urgence, n'étaient pas pratiquées au chemin de fer. Si on ne pratique pas régulièrement les procédures d'urgence relatives aux dangers au cours de manœuvres, y compris les procédures de communication radio, il y a un risque accru qu'elles ne soient pas suivies lors d'une situation d'urgence.

2.8 Surveillance des dangers au cours de manœuvres

Englewood Railway est un chemin de fer forestier situé dans un territoire caractérisé par de longues pentes descendantes continues. La compagnie était au courant du risque et des conséquences potentielles de mouvements non contrôlés au Centre de rechargement de Woss. Des dérailleurs avaient été installés pour empêcher qu'un mouvement non contrôlé sorte du Centre et entresur la voie de la ligne « H ».

Dans l'événement à l'étude, le dérailleur n'avait pas été entretenu adéquatement et a été endommagé et rendu inutilisable par le matériel en déraillement, et il n'y a pas eu de série de brefs coups de sifflet. De plus, on n'a pas suivi les procédures d'appels d'urgence. En l'absence de moyens de défense supplémentaires pour assurer la protection contre le mouvement non contrôlé et d'avertissement donné aux autres employés relativement au mouvement non contrôlé, les risques n'ont pas été atténués de façon adéquate. Si la détection et l'atténuation des dangers au cours de manœuvres ne sont pas adéquates, il y a un risque accru que des accidents découlant de mouvements non contrôlés se produisent.

2.9 Vérifications de l'assurance qualité aux installations de réparation mécanique

Englewood Railway réparait ses wagons dans ses installations de réparation mécanique. Ces travaux, dont la réparation d'attelages, devaient être fondés sur les normes de l'AAR.

Une réparation antérieure n'avait pas respecté les normes de l'AAR. Au cours de cette réparation, du soudage avait été effectué sur le verrou d'attelage. On peut exécuter ce type de réparation sur des verrous dont la surface d'engagement avec la mâchoire est usée, pourvu que le travail soit conforme aux spécifications de l'AAR (y compris le traitement thermique du verrou). Une réparation non conforme avait également été effectuée sur l'attelage en cause dans l'événement. Même si elle était admissible, cette seconde réparation de l'attelage comportait l'installation d'un verrou à manœuvre par le haut dans un mécanisme à manœuvre par le bas. On ignore quand et par qui ces réparations non conformes au verrou d'attelage et à l'attelage en cause dans l'événement avaient été effectuées, et Englewood Railway n'avait aucun dossier à cet égard.

Englewood Railway ne disposait pas d'un programme interne officiel d'assurance qualité pour ses installations de réparation, et un tel programme n'était pas obligatoire aux termes de la réglementation. Une vérification par des tiers du programme de réparation mécanique aiderait à faire en sorte que les réparations soient exécutées selon les normes applicables. BCSA n'avait procédé à aucune vérification ni inspection relativement aux normes et à la méthode de réparation en usage dans les installations de réparation. Si les installations de réparation mécanique ne disposent pas d'un programme interne d'assurance qualité et qu'elles ne font pas l'objet de vérifications périodiques indépendantes de l'assurance qualité, il y a un risque accru que des procédures de réparation incorrectes ou non conformes ne soient ni détectées, ni corrigées.

3.0 Faits établis

3.1 Faits établis quant aux causes et aux facteurs contributifs

  1. L'accident s'est produit quand une rame de 11 wagons chargés de grumes s'est séparée du mouvement et a dévalé la pente descendante de façon non contrôlée avant de heurter des véhicules d'entretien.
  2. Au cours d'une réparation antérieure de l'attelage, on avait installé un verrou à manœuvre par le haut dans le mécanisme à manœuvre par le bas. Bien qu'une telle configuration soit admissible, la synchronisation mécanique du verrou a été légèrement retardée au cours de l'attelage et, par conséquent, le verrou ne s'est pas complètement abaissé en place.
  3. Le verrou d'attelage s'était suffisamment engagé dans l'extrémité de la mâchoire pour réussir l'essai de traction.
  4. Comme le verrou ne s'était pas abaissé complètement et verrouillé en place, la défaillance dans l'attelage du wagon 1043 est survenue quand l'arête supérieure de l'extrémité de la mâchoire partiellement verrouillée a cédé et s'est déformée sous la charge, ce qui a libéré la mâchoire.
  5. Le personnel du centre de rechargement n'avait pas reçu de formation officielle sur l'utilisation d'une vérification visuelle pour vérifier l'attelage.
  6. Lorsque la rame de wagons à la dérive a atteint le dérailleur, le bogie avant du wagon de tête de la rame a déraillé comme prévu. Cependant, le dérailleur a été endommagé au contact avec les wagons, ce qui l'a rendu inutilisable pour les roues qui restaient à passer.
  7. Le dérailleur avait un nombre insuffisant de crampons et était placé sur des traverses en bois mou détériorées (pourriture) dans une zone de ballast pollué qui empêchait un bon drainage.
  8. Même si le dérailleur respectait les exigences réglementaires provinciales, il n'était pas conforme aux normes du fabricant et de l'industrie.
  9. Le seul bogie qui a déraillé n'a pas généré une force de résistance suffisante pour arrêter la rame de wagons à la dérive avant que les roues déraillées se remettent sur rails à la hauteur de l'entretoise de talon de l'aiguillage suivant.

3.2 Faits établis quant aux risques

  1. Si la conformité aux instructions du fabricant et la prise en compte des meilleures pratiques de l'industrie sur l'utilisation des dérailleurs ne sont pas prescrites dans les documents d'orientation de la compagnie ni dans les exigences réglementaires, l'installation, l'entretien et l'inspection des dérailleurs pourraient laisser à désirer, ce qui augmente le risque qu'ils ne fonctionnent pas comme prévu.
  2. Après des vérifications réglementaires, si les plans de mesures correctives ne sont pas complètement mis en œuvre et si leur efficacité n'est pas surveillée, il y a un risque accru que les changements nécessaires ne se produisent pas ou ne règlent pas effectivement le problème en temps opportun.
  3. S'il n'est pas exigé que les composants d'un attelage soient régulièrement inspectés, l'usure de ces composants pourrait passer inaperçue, ce qui augmente le risque que l'attelage ne fonctionne pas comme prévu.
  4. Si les procédures d'attelage des wagons ne sont pas décrites de façon exhaustive dans les instructions de la compagnie et si elles ne sont pas enseignées systématiquement aux employés d'exploitation, il y a un risque accru que les attelages et leur vérification au cours de manœuvres ne soient pas toujours exécutés d'une manière sécuritaire et uniforme.
  5. Si on ne pratique pas régulièrement les procédures d'urgence relatives aux dangers au cours de manœuvres, y compris les procédures de communication radio, il y a un risque accru qu'elles ne soient pas suivies lors d'une situation d'urgence.
  6. Si la détection et l'atténuation des dangers au cours de manœuvres ne sont pas adéquates, il y a un risque accru que des accidents découlant de mouvements non contrôlés se produisent.
  7. Si les installations de réparation mécanique ne disposent pas d'un programme interne d'assurance qualité et qu'elles ne font pas l'objet de vérifications périodiques indépendantes de l'assurance qualité, il y a un risque accru que des procédures de réparation incorrectes ou non conformes ne soient ni détectées, ni corrigées.

3.3 Autres faits établis

  1. La rame de wagons à la dérive se serait arrêtée avant d'atteindre l'aiguillage si les 2 bogies du wagon de tête avaient quitté les rails.
  2. Bien que cela ne soit pas chose courante, il arrive à l'occasion que des roues déraillées se remettent sur rails, habituellement à un aiguillage ou à un passage à niveau, où les roues sont à nouveau guidées pour remonter sur la surface de roulement des rails. Il est très rare que du matériel roulant ayant quitté les rails sous l'action d'un dérailleur se remette sur rails.
  3. La rame de wagons à la dérive aurait atteint les employés des services d'ingénierie dans les 90 à 127 secondes après la remise sur rails des wagons à l'aiguillage.
  4. La vérification visuelle de l'alignement des articulations du lève-verrou n'était pas largement connue en tant que meilleure pratique au sein de l'industrie.
  5. La radio de la draisine, qui transportait 4 des 5 employés des services d'ingénierie, fonctionnait et avait été réglée sur le canal répéteur du chemin de fer.
  6. Les 2 antennes à distance (c.-à-d. pour le canal répéteur et le canal pour la transmission directe du chemin de fer) fonctionnaient comme prévu; ce qui signifie qu'il aurait été possible d'avoir des communications radio entre l'équipe d'exploitation, le contrôleur de la circulation ferroviaire et les employés des services d'ingénierie.

Mesures de sécurité

4.1 Mesures de sécurité prises

4.1.1 Bureau de la sécurité des transports du Canada

Le 26 avril 2017, le BST a émis l'Avis de sécurité ferroviaire 05/17 au ministère des Transports et de l'Infrastructure de la Colombie-Britannique au sujet de l'installation, de l'entretien et de l'inspection des dérailleurs de la Western Forest Products Inc. (WFP). Dans l'avis, le BST a suggéré que, étant donné l'importance des dérailleurs pour la sécurité pendant les manœuvres de triage, le ministère pourrait vouloir examiner la façon dont les dérailleurs sont installés, entretenus et inspectés dans les centres de rechargement et les installations ferroviaires connexes exploités par WFP.

Le 14 novembre 2018, le BST a émis l'Avis de sécurité ferroviaire 05/18 à l'intention de bon nombre d'intervenants du milieu ferroviaire, notamment des organismes de réglementation, des compagnies de chemins de fer et de leurs associations, au sujet de la méthode de vérification visuelle pour veiller au bon attelage des wagons. Dans l'avis, compte tenu des risques liés aux mouvements non contrôlés de matériel roulant découlant de la séparation intempestive d'un attelage, le BST suggérait la mise en œuvre de moyens de défense additionnels tels que le recours à une vérification visuelle pour s'assurer que les articulations des lève-verrous à manœuvre par le bas sont alignées à l'horizontale.

Le 14 novembre 2018, le BST a également transmis la Lettre de sécurité ferroviaire 20/18 au ministère des Transports et de l'Infrastructure de la Colombie-Britannique au sujet de l'adoption par référence de la réglementation, des règles et des normes fédérales en matière de sécurité ferroviaire. Dans la lettre, le BST suggérait que le ministère pourrait vouloir s'assurer que la réglementation, les règles et les normes fédérales en matière de sécurité ferroviaire qui ont été adoptées pour être utilisées en Colombie-Britannique et auxquelles les Railway Safety Adopted Provisions Regulation (Règlement sur les dispositions adoptées en matière de sécurité ferroviaire) font référence, soient les versions les plus récentes.

4.1.2 British Columbia Safety Authority

Le 2 mai 2017, l'organisme British Columbia Safety Authority (BCSA) a émis un Avis assorti d'un ordre à WFP pour qu'elle s'occupe des menaces immédiates à la sécurité des opérations ferroviaires. La compagnie était tenue de se conformer à 4 exigences avant de reprendre son service. Cet Avis assorti d'un ordre indiquait ce qui suit [traduction] :

  1. Western Forest Products doit mener une évaluation physique de tous les dérailleurs à ses installations de chargement de grumes pour en déterminer l'efficacité. Cette évaluation doit être confiée à une personne qualifiée conformément au Règlement concernant la sécurité de la voie et les résultats de l'inspection doivent être fournis à BCSA. Western Forest Products ne doit pas exploiter ni déplacer du matériel ferroviaire aux endroits où des dérailleurs sont utilisés comme dispositifs de sécurité jusqu'à ce que BCSA soit convaincu de leur efficacité.
  2. Avant de reprendre le déplacement de wagons au moyen d'un câble de mise en place, Western Forest Products doit :
    1. effectuer et documenter une évaluation des risques que présentent les politiques et procédures actuelles et qui sont associés au déplacement de matériel ferroviaire avec un câble de mise en place, et obtenir de BCSA l'approbation des procédures ainsi documentées;
    2. faire la preuve que tous les employés travaillant sur les sites de rechargement de grumes sont formés et qualifiés dans le déplacement et l'immobilisation de matériel ferroviaire conformément aux politiques et aux procédures;
    3. fournir à une date à déterminer une démonstration visuelle, acceptable à un agent de la sécurité de BCSA, d'employés accomplissant ces tâches.
  3. Avant de reprendre les opérations ferroviaires aux sites en question, Western Forest Products doit fournir à BCSA un rapport d'inspection de la voie provenant d'un inspecteur de la voie qualifié, qui atteste de la conformité au Règlement concernant la sécurité de la voie pour le tronçon des voies endommagé par l'accident.
  4. Western Forest Products doit effectuer et documenter une évaluation des risques relativement à ses protocoles radio d'urgence. Cette évaluation des risques, une fois terminée, doit être documentée et soumise pour approbation à BCSA avant la reprise des opérations ferroviaires.

Le 6 octobre 2017, BCSA a émis, à l'intention de tous les chemins de fer certifiés par la Colombie-Britannique et y exerçant leurs activités un avis ferroviaire, R2017-05-07, sur les risques potentiels liés aux dérailleurs. BCSA exigeait que tous les chemins de fer utilisant des dérailleurs en fassent l'inspection pour s'assurer de ce qui suit [traduction] :

  1. Tous les composants de la voie se conforment au Règlement concernant la sécurité de la voie;
  2. Le dérailleur est conforme :
    1. aux spécifications du fabricant;
    2. au Règlement d'exploitation ferroviaire du Canada (REF), règle 104.5, Dérailleurs, et
    3. au Règlement concernant la sécurité de la voie, PARTIE II, SECTION E (II).
  3. Le dérailleur choisi convient à l'exploitation ferroviaire.

4.1.3 Englewood Railway

Après l'accident, Englewood Railway a préparé et mis en œuvre un formulaire d'inspection des dérailleurs à remplir au cours des inspections à pied menées par ses inspecteurs de la voie qualifiés. De plus, les dérailleurs aux installations d'Englewood Railway ont été réparés. Cependant, le 7 novembre 2017, la WFP a annoncé la fermeture du chemin de fer Englewood Railway. Comme l'Avis assorti d'un ordre de BCSA exigeait que WFP se conforme à 4 exigences avant de reprendre son service, il n'était plus nécessaire de se conformer à ces exigences.

Le présent rapport conclut l'enquête du Bureau de la sécurité des transports du Canada sur cet événement. Le Bureau a autorisé la publication de ce rapport le . Le rapport a été officiellement publié le .

Annexes

Annexe A – Enquêtes du BST sur des mouvements non contrôlés

No Numéro de l'événement Date Description Lieu
1 R16T0111 2016-06-17 Mouvement non contrôlé de matériel ferroviaire, Compagnie des chemins de fer nationaux du Canada, système de télécommande de locomotive, manœuvre de triage de 21 h sur l'embranchement industriel ouest, point milliaire 23,9, subdivision de York, triage MacMillan Vaughan (Ontario)
2 R16W0242 2016-11-29 Mouvement non contrôlé, collision et déraillement, Chemin de fer Canadien Pacifique, train de ballast BAL-27 et train de marchandises 293-28, point milliaire 138,70, subdivision de Weyburn Estevan (Saskatchewan)
3 R16W0074 2016-03-27 Mouvement non contrôlé de matériel ferroviaire, Chemin de fer Canadien Pacifique, manœuvre de triage de 23 h en formation sur les systèmes de télécommande de locomotive, point milliaire 109,7, subdivision de Sutherland Saskatoon (Saskatchewan)
4 R16W0059 2016-03-01 Matériel roulant à la dérive, Cando Rail Services, manœuvre 2200 du Co‑op Refinery Complex, point milliaire 91,10, subdivision de Quappelle Regina (Saskatchewan)
5 R15D0103 2015-10-29 Wagons partis à la dérive et déraillement en voie non principale, Chemin de fer Canadien Pacifique, rame de wagons entreposés, point milliaire 2,24, embranchement d'Outremont Montréal (Québec)
6 R15T0173 2015-07-29 Dérive, collision et déraillement de matériel roulant en voie non principale, Compagnie des chemins de fer nationaux du Canada, rame de wagons et train A42241-29, point milliaire 0,0, subdivision de Halton Concord (Ontario)
7 R13D0054 2013-07-06 Train parti à la dérive et déraillement en voie principale, train de marchandises MMA-002 de la Montreal, Maine & Atlantic Railway, point milliaire 0,23, subdivision de Sherbrooke Lac-Mégantic (Québec)
8 R12E0004 2012-01-18 Collision en voie principale entre du matériel roulant à la dérive et le train A45951-16 de la Compagnie des chemins de fer nationaux du Canada, point milliaire 44,5, subdivision de Grande Cache Hanlon (Alberta)
9 R11Q0056 2011-12-11 Train parti à la dérive, train de marchandises LIM-55 du Chemin de fer QNS&L, point milliaire 67,20, subdivision de Wacouna Dorée (Québec)
10 R09D0053 2009-09-09 Collision hors d'une voie principale, locomotive 6425 de VIA Rail Canada inc., Centre de maintenance de Montréal de VIA Rail Canada inc. Montréal (Québec)
11 R09T0057 2009-02-11 Train à la dérive et déraillement hors d'une voie principale, Southern Ontario Railway, train de manœuvre 0900 d'Hagersville, points milliaires 0,10 et 1,9, embranchement Hydro Nanticoke (Ontario)
12 R08V0270 2008-12-29 Train parti à la dérive et collision hors d'une voie principale, Kettle Falls International Railway, Mission de Waneta, point milliaire 141,20, subdivision de Kettle Falls Waneta (Colombie-Britannique)
13 R07H0015 2007-07-04 Matériel roulant à la dérive, Chemin de fer Canadien Pacifique, tranche de wagons à la dérive, point milliaire 119,5, subdivision de Winchester Smiths Falls (Ontario)
14 R07V0109 2007-04-23 Déraillement sur une voie autre que la voie principale, Kootenay Valley Railway, manœuvre 0700 Trail, point milliaire 19,0, subdivision de Rossland Trail (Colombie-Britannique)
15 R06V0183 2006-09-03 Train à la dérive et déraillement, Train de travaux 114 du White Pass and Yukon Railway, point milliaire 36,5, subdivision Canadian Log Cabin (Colombie-Britannique)
16 R06V0136 2006-06-29 Matériel roulant parti à la dérive et déraillement, train de marchandises L-567-51-29 de la Compagnie des chemins de fer nationaux du Canada, point milliaire 184,8, subdivision de Lillooet Près de Lillooet (Colombie-Britannique)
17 R05H0011 2005-05-02 Wagons à la dérive et collision en voie principale, train de marchandises numéro 441 de l'Ottawa Central Railway, point milliaire 34,69, subdivision d'Alexandria Maxville (Ontario)
18 R04V0100 2004-07-08 Matériel roulant à la dérive, train M-359-51-07 de la Compagnie des chemins de fer nationaux du Canada, point milliaire 57,7, subdivision de Fraser Bend (Colombie-Britannique)
19 R03T0026 2003-01-21 Collision dans un triage, Chemin de fer Canadien Pacifique, wagon numéro HOKX 111044, point milliaire 197,0, subdivision de Belleville, triage Toronto Agincourt (Ontario)
20 R03T0047 2003-01-22 Collision dans un triage, wagon-citerne PROX 77811 de la Compagnie des chemins de fer nationaux du Canada, point milliaire 25,0, subdivision de York Toronto (Ontario)
21 R99D0159 1999-08-27 Wagons partis à la dérive, Compagnie des chemins de fer nationaux du Canada, point milliaire 69,4, subdivision de Kingston, embranchement Wesco Cornwall (Ontario)
22 R98M0029 1998-09-24 Dérive de wagons, collision et déraillement en voie principale, train numéro A402-21-24 de la Compagnie des chemins de fer nationaux du Canada, point milliaire 105,4, subdivision de Mont-Joli du Chemin de fer de la Matapédia Mont-Joli (Québec)
23 R98M0020 1998-07-31 Dérive d'un wagon et collision en voie principale, train de voyageurs numéro 14 de VIA Rail Canada inc. et un wagon de type « five-pak » à la dérive, point milliaire 105,7, subdivision de Mont-Joli du Chemin de fer de la Matapédia Mont-Joli (Québec)
24 R97C0147 1997-12-02 Dérive de wagons et déraillement, Chemin de fer Canadien Pacifique, train numéro 353-946, subdivision de Laggan Field (Colombie-Britannique)
25 R96C0172 1996-08-12 Collision en voie principale, Compagnie des chemins de fer nationaux du Canada, train 117 et 20 wagons partis à la dérive, point milliaire 122,9, subdivision d'Edson Près d'Edson (Alberta)
26 R96C0209 1996-10-09 Wagons partis à la dérive, Chemin de fer Canadien Pacifique, manœuvre de triage CP 0700, point milliaire 166,2, subdivision de Willingdon, voie d'échange de Clover Bar Edmonton (Alberta)
27 R96T0137 1996-04-24 Dérive de cinq wagons-citernes, Compagnie des chemins de fer nationaux du Canada, point milliaire 0,0, subdivision de Hagersville Nanticoke (Ontario)
28 R96C0086 1996-04-13 Train parti à la dérive, Chemin de fer Canadien Pacifique, train de marchandises numéro 607-042, point milliaire 133,0, subdivision de Laggan Field (Colombie-Britannique)
29 R95M0072 1995-12-14 Wagons partis à la dérive, Compagnie des chemins de fer nationaux du Canada, train numéro 130-13, point milliaire 0,0, subdivision de Pelletier Edmundston (Nouveau-Brunswick)
30 R94V0006 1994-01-18 Train parti à la dérive, Compagnie des chemins de fer nationaux du Canada, train de marchandises numéro 459-GP-18, point milliaire 175, subdivision de Grande Cache Latornell (Alberta)

Annexe B – Mesures prises par Englewood Railway en réponse à la vérification de 2013 de la British Columbia Safety Authority

Le chemin de fer ne pouvait pas démontrer que les membres de son personnel d'exploitation étaient qualifiés pour les postes qu'ils occupaient (p. ex., les inspecteurs de la voie n'étaient pas qualifiés relativement au Règlement sur la sécurité de la voie [RSV]).

La direction du chemin de fer a répondu que les inspecteurs de la voie avaient suivi un cours sur l'inspection des voies; toutefois, leur certification avait expiré. La recertification était prévue pour la semaine du 28 avril 2014.

Les inspections de la voie n'avaient pas lieu à la fréquence requise.

La direction du chemin de fer a répondu que la préoccupation venait du fait que, dans le cas des inspections de branchements, la case relative à certains mois n'était pas remplie dans le résumé annuel des inspections. La direction a précisé qu'il s'agissait de mois où les endroits n'étaient pas en service (c.-à-d. le centre rechargement était fermé) et que la Western Forest Products Inc. (WFP) veillerait à ce que toutes les cases soient remplies, peu importe si l'endroit visé était utilisé ou non.

Dans le cas de la fréquence des inspections en général, la direction du chemin de fer a répondu que les voies sont inspectées minutieusement, mais le chemin de fer n'a pas de feuille de suivi pour ses inspections de la voie. Les inspections se font de façon aléatoire. La WFP élaborera une feuille de suivi semblable à celle utilisée pour l'inspection des aiguillages pour s'assurer que chaque tronçon de la voie principale est inspectée chaque semaine, comme l'exige le RSV.

Les inspections à pied n'étaient pas documentées.

La direction du chemin de fer a répondu que chez Englewood Railway, des inspections à pied de la voie se déroulent à une fréquence approximative d'environ 90 à 120 jours et que l'inspection à pied est habituellement confiée à un responsable cantonnier comptant au moins une vingtaine d'années d'expérience, non certifié dans l'inspection des voies. La direction a également laissé savoir qu'une fois que les inspecteurs de la voie auront été recertifiés, les inspections à pied seront effectuées et documentées aux intervalles requis par le RSV.

Il n'y avait pas eu de contrôles de l'état géométrique de la voie ni d'auscultations des rails comme il était exigé.

La direction du chemin de fer a répondu qu'un contrôle de l'état géométrique de la voie avait été effectué les 26 et 27 novembre 2013 par RTC Rail Solutions.

Le chemin de fer n'avait aucun moyen de mesurer les défauts ne nécessitant pas d'intervention urgente ni aucune façon d'en assurer le suivi.

La direction du chemin de fer a répondu qu'Englewood Railway reformulera ses formulaires d'inspection de la voie pour suivre les défauts de voie qui exigent une surveillance.

Le personnel d'exploitation ne respectait pas toujours les règles du Règlement d'exploitation ferroviaire du Canada (REF), notamment pour les signaux d'appel, la marche à suivre pour les feuilles de libération en régulation de l'occupation de la voie (ROV) et les pratiques de radiocommunication.

La direction du chemin de fer a répondu que, dans le cas des procédures en ROV, cette constatation avait été abordée au cours de son examen de la vérification. La direction de la WFP regardera et écoutera s'il y a conformité à ce chapitre au cours des vérifications des compétences, des inspections sur les lieux de travail et des activités quotidiennes.

La direction du chemin de fer a répondu que, dans le cas des pratiques en matière de radiocommunications, la direction de la WFP avait, dans le cadre de son examen de la vérification et de la recertification relative au REF, examiné cette situation de non-conformité avec l'équipe en question et les autres membres d'équipe et que, d'après la réaction des autres membres d'équipe, il semble s'agir d'un cas isolé de non-conformité. La direction de la WFP regardera et écoutera s'il y a conformité à ce chapitre au cours des vérifications des compétences, des inspections sur les lieux de travail et des activités quotidiennes.

Le chemin de fer n'avait pas d'Instructions générales d'exploitation (IGE).

Aucune mesure précise n'a été soumise par Englewood Railway à ce chapitre.
